Термоэлектрические преобразователи в металлических чехлах модификаций ТП-S 121, ТП-S
122, ТП-S(В) 112, ТП-S 123, ТП-S
133
 Термопреобразователи
предназначены для измерения температуры высокотемпературных
газообразных сред, не разрушающих материал защитного чехла.

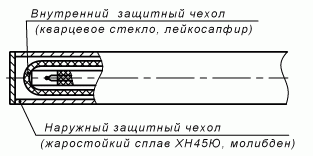

Термопреобразователи имеют двойной защитный чехол (кроме ТП-S
123; ТП-S 133). Наружный – металлический. Внутренний защитный
чехол может быть выполнен из корунда (А12О3)
или из лейкосапфира (монокристалл оксида алюминия), который
применяется для максимально возможной защиты термоэлектродов,
например в водородных средах. В случае
применения лейкосапфирового защитного чехла к номеру
конструктивной модификации добавляется буква Л (например, ТП-S
121Л).

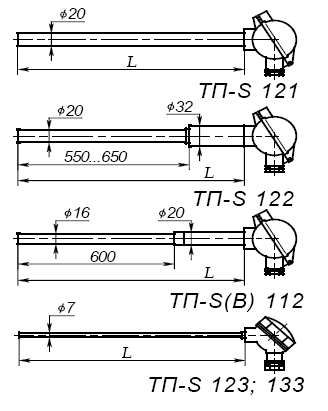

Для термопреобразователей модификаций ТП-S 121 применяется
жаростойкий цельнометаллический защитный чехол из сплава ХН45Ю.
Термопреобразователи ТП-S 122 имеют составной чехол.
Составной чехол рекомендуются для увеличения жесткости чехла.
Рабочая часть чехла длиной 550…650 мм и диаметром 20 мм
выполняется из жаростойкого сплава ХН45Ю, а остальная часть
чехла - из жаростойкой стали 10Х23Н18 или 12Х18Н10Т диаметром 32
мм. Две части чехла свариваются аргонодуговой сваркой. Место
сварки во время эксплуатации должно находиться при температуре
не более 1000°С. Наружный диаметр d защитного металлического
чехла ТП-S 122 имеет двойное обозначение - 20/32 мм.
Термопреобразователи ТП-S (В) 112 имеют составной чехол с
рабочей частью длиной 600 мм и
диаметром 16 мм из молибдена. Остальная часть чехла - из
жаростойкого сплава ХН45Ю или стали
10Х23Н18 диаметром 20 мм. Место сварки во время эксплуатации
должно находиться при температуре не более 800°C. Эти
термопреобразователи могут использоваться только в инертной
(азот, аргон) или водородной газовой среде, а также в вакууме.
Термопреобразователи ТП-S 123 ТП-S 133 имеют одинарный
цельнометаллический чехол из жаростойкого сплава (ХН45Ю или
ХН78Т) наружным диаметром 7мм. Термоэлектроды изолированы
цельной двухканальной керамической трубкой.
Термопреобразователи могут применяться с передвижными
штуцерами. Монтажные узлы термопреобразователей могут быть
изготовлены по рабочим чертежам заказчика. Защитная арматура
герметична.
Технические характеристики термопреобразователей.
|
Параметр |
ТП-S 121 |
ТП-S 122 |
ТП-S 112 |
ТП-В 112 |
ТП-S 123 |
ТП-S 133 |
|
Максимальная рабочая температура, °С |
1250 |
1250 |
1300 |
1700* |
1200 |
|
Диапазон условных давлений, МПа |
0,1 ÷ 0,4 |
|
Класс допуска |
1 или 2 |
2 или 3 |
1 или 2 |
|
Материал защитной арматуры |
ХН45Ю |
ХН45Ю/
10Х23Н18 |
молибден/ХН45Ю |
ХН45Ю |
ХН78Т |
|
Рабочий спай |
1 или 2 |
1 |
|
Диаметр термоэлектродов, мм |
0,5 |
|
Показатель тепловой инерции, не более |
120 с |
60 с |
Примечание: * - максимальная рабочая температура в вакууме
1500°С.
Перечень исполнений термопреобразователей.
|
Модификация |
Наружный диаметр, мм |
Материал наружного
чехла |
Длина монтажной части, ℓ
мм |
|
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
ТП-S 121 |
20 |
ХН45Ю |
|
|
+ |
+ |
|
|
|
|
ТП-S 122 |
20/32 |
ХН45Ю/ 10Х23Н18 |
- |
- |
- |
- |
+ |
+ |
+ |
|
ТП-S (В) 112 |
16/20 |
молибден/ ХН45Ю |
|
|
+ |
+ |
+ |
+ |
+ |
|
ТП-S 123 |
7 |
ХН45Ю |
+ |
+ |
+ |
+ |
- |
- |
- |
|
ТП-S 133 |
7 |
ХН78Т |
+ |
+ |
+ |
+ |
- |
- |
- |
Условное обозначение: ТП-S (В) ХХХ – d – L
где: ХХХ – номер модификации, d – диаметр
защитного чехла, L – длина монтажной части.
Примеры записи при заказе: ТП-S 121 – 20 – 1000 –
термопреобразователь градуировки S в гладком жаростойком
чехле конструктивной модификации 121 из сплава ХН45Ю
диаметром (d) 20 мм, монтажной длины ( L ) 1000
мм.
Без дополнительного указания термопреобразователи ТП-S
поставляются по 2 классу точности,
а ТП-В по 3 классу точности.
|
