Термоэлектрические преобразователи
вольфрам-рениевые типа ТП-А 112, ТП-А 121
Термопреобразователи предназначены для измерения температуры
высокотемпературных
газообразных инертных и водородных сред, не разрушающих материал
защитного чехла, а также в
вакууме.
 Термопреобразователи

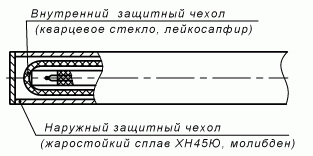

имеют двойной защитный чехол. Наружный - металлический и
внутренний - из кварцевого стекла (ТП-А 121К) или лейкосапфира (ТП-А
112, ТП-А 112Л). Для увеличения верхнего предела рабочего
диапазона температур до 1950°C изолирующая двухканальная трубка
термоэлектродов может быть выполнена по специальному заказу из
монокристалла оксида алюминия - лейкосапфира (конструктивная
модификация 112Л).
Термопреобразователи ТП-А 112 и ТП-А 112Л имеют составные
чехлы. Рабочая часть чехла длиной 600 мм и диаметром 16 мм
выполняется из молибдена, а остальная часть чехла - из
жаростойкой стали ХН45Ю диаметром 20 мм. Место сварки во время
эксплуатации должно находиться при температуре не более 800°С.
Термопреобразователи ТП-А 121К имеют цельнометаллический
чехол диаметром 20 мм из
жаропрочного сплава ХН45Ю.
Термопреобразователи могут применяться с передвижными
штуцерами. Монтажные узлы термопреобразователей могут быть
изготовлены по рабочим чертежам заказчика. Защитная арматура
герметична. Термопреобразователи ТП-А 121К могут использоваться
в окислительной среде.
Технические характеристики термопреобразователей.
|
Параметры |
Модификация |
|
ТП-А 112 |
ТП-А 112Л |
ТП-А 121К |
|
Диапазон рабочих
температур, °C |
0 ÷ 1800 |
0 ÷ 1950 |
0 ÷ 1200 |
|
Материал защитной
арматуры |
молибден / ХН45Ю |
молибден / ХН45Ю |
ХН45Ю |
|
Рабочее давление |
вакуум; 0,1 ÷ 0,4 |
|
Класс допуска |
2 или 3 |
|
Рабочий спай |
1 или 2 |
|
Диаметр термоэлектродов |
0,5 мм |
|
Показатель тепловой инерции, с |
не более 120 |
Перечень исполнений термопреобразователей ТП-А в
металлических чехлах.
|
Модификация |
Наружный диаметр мм |
Материал наружного
чехла |
Длина монтажной части, L мм |
|
800 |
1000 |
1250 |
1600 |
2000 |
|
ТП-А-1 112
(А-2)
(А-3) |
16/20 |
молибден/ ХН45Ю |
+ |
+ |
+ |
+ |
+ |
|
ТП-А-1 112Л
(А-2)
(А-3) |
16/20 |
молибден/ ХН45Ю |
+ |
+ |
+ |
+ |
+ |
|
ТП-А-1 121К
(А-2)
(А-3) |
20 |
ХН45Ю |
+ |
+ |
+ |
+ |
+ |
Условное обозначение: ТП-А-1(А-2; А-3) XXX - d - L
где: XXX -номер модификации, d - диаметр защитного
чехла, L - длина монтажной части.
Пример записи при заказе: ТП-А-1 112 - 16 - 1000-
термопреобразователь вольфрам-рениевый градуировки А-1 в
гладком молибденовом чехле конструктивной модификации 112,
диаметром (d) 16 мм, монтажной длины ( L ) 1000 мм.
Без дополнительного указания термопреобразователи ТП-А 112
поставляются по 3 классу точности.
|
