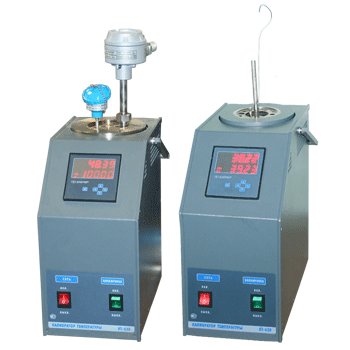

Калибраторы температуры КТ-650/М1, КТ-650/М2

Назначение

Калибраторы температуры КТ-650 предназначен для воспроизведения температуры в диапазоне от плюс 50 до плюс 650 ^оС и реализации реперных точек затвердевания индия, олова и цинка.

Калибраторы температуры КТ-650 используется в качестве рабочего эталона (поверочной установки) при поверке и калибровке термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), а также ТС и ТП с индивидуальными статическими характеристиками преобразования, термопреобразователей с унифицированным выходным сигналом.

Модификации

• КТ-650/М1 – повышенной точности;

• КТ-650/М2 – предусмотрено центральное отверстие для размещения в нем ампул с металлами для реализации реперными точками затвердевания индия, олова и цинка или вставка с набором отверстий под поверяемые термопреобразователи и эталонный (образцовый) термометр с целью повышения точности измерений.

Функциональные и конструктивные особенности

• Функциональные части:

  • Бронзовый термостатирующий блок с двумя охранными блоками;

  • 3-х канальный микропроцессорный прецизионный измеритель-регулятор;

  • КТ-650/М2 – имеет дополнительный съемный блок, выполненный в виде цилиндра высотой 120мм и помещенный на верхний блок. Его функция – выравнивание температурного поля по высоте при работе с ампулами реперных точек.

• Температура термостатирования устанавливается оператором с помощью клавиатуры, расположенной на лицевой панели;

• Калибраторы температурым КТ-650 имеют интерфейс RS 232, для собственной калибровки;

• Габаритные размеры каналов в термостатическом блоке, не более:


  Глубина, мм	Диаметр, мм		Количество каналов
  	КТ-650/М1	КТ-650/М2
  190	4,5	4,5	2
  	5,5	5,5	1
  	6,5	6,5	3
  	8,5	8,5	2
  	10,5	10,5	3
  		37*	1

  * - Отверстие  для размещения ампул реперных точек затвердевания индия, олова и цинка или вставка с набором отверстий
  Примечание: Количество и диаметр отверстий в термостатическом блоке уточняется при заказе

Технические характеристики

• Диапазон воспроизведения температуры: от плюс 50 до плюс 650 ºС;



• Пределы допускаемой основной абсолютной погрешности:
  • Воспроизведения температуры ^oC:

    КТ-650/М1	КТ-650/М2
    	Индекс заказа А	Индекс заказа В
    +(0,05+0,06х(t/100))	+(0,05+0,1х(t/100))	+(0,05+0,15х(t/100))

    t- значение воспроизводимой темературы
  • Передачи размера единицы температуры, ^oС, при использовании внешнего эталонного термометра для КТ-650/М2;
    в центральной вставке +(0,02+0,008х(t/100));
  • Воспроизведения температуры в ампулах реперных точек, С:
    - Индия: ± 0,002 ºС;
    - Олова: ± 0,003 ºС;
    - Цинка: ± 0,01 ºС.



• Дополнительная погрешность (вызванная неполным погружением поверяемого термопреобразователя в канал):
  •  0,5 основной погрешности для глубины погружения 160мм;
  • 1,2 основной погрешности по индексу заказа Б для глубины погружения 120мм.



• Нестабильность поддержания температуры за 30 мин, ^оС:  +(0,02х(t/100));
• Неоднородность температурного поля по высоте рабочей зоны от 0 до 40мм, ^оС:

  КТ-650/М1	КТ-650/М2
  +(0,02+0,04х(t/100))	+(0,02+0,06х(t/100))

  t- значение воспроизводимой темературы

• Разность воспроизводимых температур в каналах с одинаковыми диаметрами, ^оС:

  КТ-650/М1	КТ-650/М2
  	Индекс заказа А	Индекс заказа В
  +(0,02+0,05х(t/100))	+(0,02+0,08х(t/100))	+(0,12+0,08х(t/100))

  t- значение воспроизводимой темературы

• Единица последнего разряда индикатора: 0,01 ^oC;
• Время выхода на рабочий режим: 90 минут;
• Питание от сети переменного тока: ~187...242В, (50+1)Гц;
• Потребляемая мощность, не более:
  • В режиме нагрева: 2,5 кВт;
  • В рабочем режиме: 1 кВт.

Климатические условия эксплуатации

Габаритные размеры

• Длина – 320мм
• Ширина – 180мм
• Высота – 370мм

Масса

Межповерочный интервал

Гарантийный срок эксплуатации
