КТ-500/М1, КТ-500/М2 Калибраторы температуры / Функциональная аппаратура / Каталог продукции

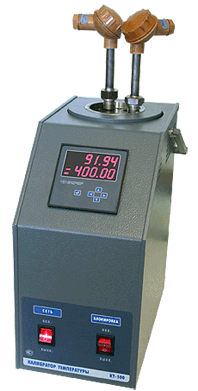

Калибраторы температуры КТ-500/М1, КТ-500/М2

Калибраторы температуры КТ - 500/М1, КТ - 500/М2Назначение

Калибраторы температуры КТ-500/М1, КТ-500/М2 предназначен для воспроизведения температуры в диапазоне от плюс 50 до плюс 500 оС и реализации реперных точек затвердевания индия, олова и цинка.

Калибраторы температуры используется в качестве рабочего эталона (поверочной установки) при поверке и калибровке термопреобразователей сопротивления (ТС), преобразователей термоэлектрических (ТП), а также ТС и ТП с индивидуальными статическими характеристиками преобразования, термопреобразователей с унифицированным выходным сигналом.

Модификации

  • КТ-500/М1 – повышенной точности;

  • КТ-500/М2 – предусмотрено центральное отверстие для размещения в нем ампул реперных точек затвердевания индия, олова и цинка или вставка с набором отверстий под поверяемые термопреобразователи и эталонный (образцовый) термометр с целью повышения точности измерений.

Функциональные и конструктивные особенности

  • Функциональные части:

    • Алюминиевый термостатирующий блок;

    • 3-х канальный микропроцессорный измеритель-регулятор прецизионный;

    • Калибратор температуры КТ-500/М2 – имеет дополнительный блок, выполненный в виде цилиндра высотой 120мм и помещенный на верхний охранный блок. Его функция – выравнивание температурного поля по высоте при работе с ампулами реперных точек.

  • Температура термостатирования устанавливается оператором с помощью клавиатуры, расположенной на лицевой панели

  • Калибраторы температуры КТ-500 имеют интерфейс RS 232  для собственной калибровки;

  • Габаритные размеры каналов в термостатическом блоке, не более:


    Глубина, мм Диаметр, мм Количество каналов
    КТ-500/М1 КТ-500/М2
    190 4,5 4,5 2
    5,5 5,5 1
    6,5 6,5 3
    8,5 8,5 2
    10,5 10,5 3
      37*
    * - Отверстие для размещения ампул реперных точек затвердевания индия, олова и цинка
    или вставка с набором отверстий .
    Примечание: Количество и диаметр отверстий в термостатическом блоке уточняется при заказе.

Технические характеристики

  • Диапазон воспроизведения температуры: от плюс 50 до плюс 500 ºС;



  • Пределы допускаемой основной абсолютной погрешности:
    • Воспроизведения температуры oC:
      КТ-500/М1 КТ-500/М2
      Индекс заказа А Индекс заказа В
      +(0,04+0,03х(t/100)) +(0,05+0,06х(t/100)) +(0,05+0,1х(t/100))
      t- значение воспроизводимой темературы
    • Передачи размера единицы температуры, oС, при использовании внешнего эталонного термометра для КТ-500/М2;
      в центральной вставке +(0,02+0,008х(t/100));
    • Воспроизведения температуры в ампулах реперных точек, С:
      - Индия: ± 0,002 ºС;
      - Олова: ± 0,003 ºС;
      - Цинка: ± 0,01 ºС.
  • Дополнительная погрешность (вызванная неполным погружением поверяемого термопреобразователя в канал):
    • КТ-500/М1(индекс заказа Б), КТ-500/М2:
      - 0,5 основной погрешности для глубины погружения 160мм;
      - 1,2 основной погрешности для глубины погружения 120м.
    • КТ-500/М1(индекс заказа А):
      - 0,5 основной погрешности по индексу заказа Б для глубины погружения 160мм;
      - 1,2 основной погрешности по индексу заказа Б для глубины погружения 120мм.
  • Нестабильность поддержания температуры за 30 мин, оС:  +(0,02х(t/100));
  • Неоднородность температурного поля по высоте рабочей зоны от 0 до 40мм, оС:
    КТ-500/М1 КТ-500/М2
    Индекс заказа А Индекс заказа В
    +(0,01+0,02х(t/100)) +(0,02+0,04х(t/100)) +(0,02+0,06х(t/100))
    t- значение воспроизводимой темературы

  • Разность воспроизводимых температур в каналах с одинаковыми диаметрами, оС:
    КТ-500/М1 КТ-500/М2
    Индекс заказа А Индекс заказа В
    +(0,01+0,03х(t/100)) +(0,02+0,05х(t/100)) +(0,02+0,08х(t/100))
    t- значение воспроизводимой темературы

  • Единица последнего разряда индикатора: 0,01 oC;
  • Время выхода на рабочий режим: 80 минут;
  • Питание от сети переменного тока: ~187...242В, (50+1)Гц;
  • Потребляемая мощность, не более:
    • В режиме нагрева: 2,5 кВт;
    • В рабочем режиме: 1 кВт.

Климатические условия эксплуатации

Группа исполнений В1: +10…+35 оС

Степень защиты от пыли и влаги

IP 30

Габаритные размеры

  • Длина – 320мм
  • Ширина – 180мм
  • Высота – 370мм

Масса

не более 15 кг

Межповерочный интервал

1 год

Гарантийный срок эксплуатации

1 год
