Термометры биметаллические
показывающие ТБ-1, ТБ-2, ТБ-1Р, ТБ-2Р, ТБ-1С, ТБ-2С, ТБ-1РС, ТБ-2РС, ТБ-1СД,
ТБ-2СД
 Предназначены
для измерения температуры в жидких и газообразных средах, в т.ч. на судах и АЭС.
Основные
технические характеристики
|
1. Измеряемые среды
|
в пределах коррозионной стойкости стали 12Х18Н10Е
|
|
2. Давление
измеряемой среды, кгс/см2, до |
64 без защитной гильзы
250 с защитной гильзой
|
|
3. Изготавливаются
по |
ТУ
311-00225621.160-96 |
|
4. Код ОКП
|
42 1133 |
|
Обозначение |
Пределы
измерений,
°С |
Класс
точности |
Длина
погружения
l, мм |
D, мм |
d, мм |
h, мм |
S, мм |
d1 |
Рис. |
|
ТБ-1 |
–50…+50;
–50…+100;
–50…+150;
–30…+60;
–20…+40;
0…+60;
0…+100;
0…+120;
0…+150;
0…+200;
0…+300;
0…+400; |
1,5
2,5; |
40*; 80; 100;125;
160; 200; 250; 315 |
60 |
10** |
24 |
22 |
М20Х1,5**
|
1 |
|
ТБ-2 |
1
1,5; |
100 |
|
ТБ-1Р |
1,5
2,5; |
60 |
3 |
|
ТБ-2Р |
1
1,5; |
100 |
|
ТБ-1С |
1,5; 2,5
|
80; 100; 125; 160 |
60 |
6 |
― |
― |
― |
2 |
|
ТБ-2С |
1; 1,5
|
100 |
|
ТБ-1РС
|
1,5; 2.5
|
60 |
4 |
|
ТБ-2РС
|
1; 1,5
|
100 |
|
ТБ-1СД
|
1,5; 2,5
|
80; 100; 125; 160;
200; 250; 315 |
60 |
10 |
38 |
32 |
М27х2 |
1 |
|
ТБ-2СД
|
1; 1,5
|
100 |
Примечания:
* Для пределов измерения 150°С и выше.
** По заказу потребителя, в технически обоснованных случаях могут быть
изготовлены:
1) штуцера с резьбой М16х1,5 или М18х1,5;
2) термобаллоны Ш6 мм на длины погружения от 100 мм и выше.
Оформление заказа
|
При заказе необходимо
указать:
- Условное обозначение термометра
- Пределы измерений
- Класс точности
- Длину погружения термобаллона
- Диаметр термобаллона
- Резьбу присоединительного
штуцера (для резьбового соединения)
- Обозначение ТУ
|
Пример заказа:
Термометр общепромышленный в корпусе диаметром 60 мм с осевым
расположением термобаллона, с пределом измерения от 0 до 200°С, класса
точности 1,5 с длиной погружения термобаллона 80 мм, диаметром
термобаллона 10 мм, резьбой присоединительного штуцера М20х1,5.
“Термометр ТБ-1(0-200)-1,5-80-10-М20
ТУ 311-00225621.160-96” . |

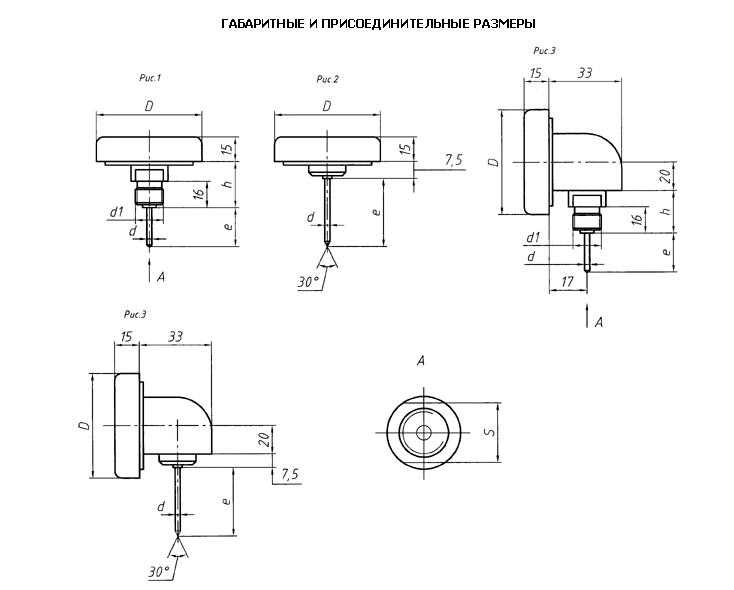

Габаритные и присоединительные размеры
|
