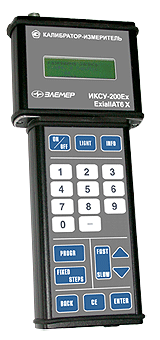

Калибратор-измеритель
унифицированных сигналов ИКСУ 200Ех
 Назначение
Калибратор-измеритель унифицированных сигналов ИКСУ-200Ех предназначен
для:
-
Измерения давленрия (сигнал поступает
от преобразователя давления эталонного ПДЭ-010);
-
Воспроизведения и измерения
электрических сигналов силы и напряжения постоянного тока;
-
Воспроизведения и измерения сигналов
преобразователей термоэлектрических (ТП);
-
Измерений сопротивления постоянному
току и сигналов термопреобразователей сопротивления (ТС).
ИКСУ-200Ех используется в качестве
эталонного (образцового) средства измерений при поверке рабочих средств
измерений, а также в качестве высокоточного рабочего средства измерений при
калибровке, поверке и настройке рабочих средств измерений как в лабораторных и
промышленных условиях, так и в полевых условиях.
Функциональные возможности
-
Калибратор-измеритель унифицированных
сигналов ИКСУ-200Ех – это многофункциональный
микропроцессорный прибор, режимы которого задаются с клавиатуры;
-
С помощью программного обеспечения
(ПО*), установленного на персональном компьютере, можно откалибровать сам
прибор;
Связь с компьютером осуществляется по RS 232 с помощью специального
соединительного кабеля;
* - ПО и соединительный кабель для COM-порта поставляется по отдельному
заказу
-
На экране дисплея ИКСУ-200Ех
отображаются результаты воспроизведения и измерения в цифровом виде, а также
сведения о режиме работы ИКСУ-200Ех;
-
На мониторе компьютера отображаются
результаты измерений, а также сведения о режиме работы ИКСУ-200Ех;
-
ИКСУ -200Ех обеспечивает:
Тип исполнений
Технические характеристики
Диапазоны воспроизведения и
измерений и пределы допускаемых основных абсолютных погрешностей
воспроизводимых и измеренных величин с учетом конфигурации ИКСУ-200Ех
Измеряемая
(воспроиз-водимая)
величина |
Диапазон |
Пределы
допускаемой
основной абсолютной погрешности
(в нормальных условиях)* |
Пределы
допускаемой
абсолютной погрешности
(в рабочих условиях)** |
воспроиз-
ведения |
измерений |
воспроиз-
водимых
величин |
измеря-
емых
величин |
воспроиз-
водимых величин |
измеря-
емых
величин |
| ток |
0…25 мА |
0…25 мА |
± 0,003 мА |
± 0,003 мА |
± 0,006 мА |
± 0,006 мА |
| напряжение |
-10…100 мВ |
0…100 мВ |
± 0,005 мВ |
± 0,005 мВ |
± 0,010 мВ |
± 0,010 мВ |
| сопротивле |
- |
0…320 Ом |
- |
± 0,01 Ом |
- |
± 0,02 Ом |
Тип
термо-
преобразова-
теля |
Диапазон |
Пределы допускаемой
основной абсолютной погрешности,ºС
(в нормальных условиях)* |
Пределы
допускаемой абсолютной
погрешности, ºС
(в рабочих условиях)** |
воспроиз-
ведения температуры
ºС |
измерений
температуры,
ºС |
воспроиз-
водимых температур |
измеря-
емых температур |
воспроиз-
водимых температур |
измеря-
емых температур |
| 50М, 100М |
-- |
-50…200 |
-- |
±0,05 |
-- |
±0,1 |
50П, 100П
Pt100 |
-200…600 |
| ТХА ХА(К) |
-210..1300 |
-210..1300 |
±0,3 |
±0,3 |
±0,6 |
±0,6 |
| ТХК ХК(L) |
-200…600 |
-200…600 |
| ТЖК ЖК(J) |
-200…+1100 |
-200…+1100 |
| ТПР ПР (В) |
300…1800 |
300..1800 |
±1,5 |
±1,5 |
±3,0 |
±3,0 |
| ТПП ПП (S) |
0…1700 |
0…1700 |
±1,0 |
±1,0 |
±2,0 |
±2,0 |
| ТВР ВР(А)-1 |
0…1800 |
0…1800 |
±1,0 |
±1,0 |
±2,0 |
±2,0 |
* - при температуре окружающей среды (20±5) ºС;
** - при температуре окружающей среды от минус 20 до плюс 15 ºС и от плюс 25 до
плюс 60 ºС.
Время установления рабочего режима: не более
1 мин;
Питание ИКСУ-200Ех во взрывоопасной зоне осуществляется
от искробезопасной цепи встроенного блока аккумуляторов с напряжением 4,8В;
Питание ИКСУ-200Ех вне взрывоопасной зоны осуществляется
от сетевого блока питания (адаптера) с номинальным напряжением 7,2В. Зарядка
блока аккумуляторов осуществляется от сетевого адаптера вне взрывоопасной зоны;
Потребляемый ток в режиме работы прибора (без подсветки)
не более 200 мА.
Климатические исполнение
Группа исполнений С4: - 20…+ 60 оС
Степень защиты от пыли и влаги
IP 54
Габаритные размеры
- Длина – 250 мм
- Ширина – 110 мм
- Высота – 35 мм
Масса
не более 1 кг
Межповерочный интервал
1 год
Гарантийный срок эксплуатации
1 год
|
