Модули защиты сетей электропитания МЗС-1, МЗС-2, МЗС-3

Модули защиты МЗС используются в однофазных или трехфазных электрических сетях переменного тока напряжением до 400В, частотой 50 Гц. Основная область применения модулей МЗС - воднораспределительные устройства, учетно-распределительные щиты жилых и общественных зданий и сооружений, групповые квартирные и этажные щиты.

Номенклатура модулей МЗС состоит из 4 типов, отличающихся уровнем защиты.

МЗС-1 - УЗИП 1 класса по ГОСТ 51992, используются на границе зон 0а и 1, т.е. при переходе электрических сетей из зоны, подверженной прямым ударам молнии, во внутреннюю зону 1 объекта, точки которого не подвергаются воздействию прямого удара молнии. В случае возникновения перенапряжений в электрических сетях при применении УЗИП, уровень амплитуды импульсов напряжений в зоне 1 не должен превышать 4кВ. МЗС-1 позволяет отводить "на землю" мощные импульсные токи молнии до 50кА. Установка МЗС-1, как правило, производится в главных распределительных щитах (на вводе в объект).

МЗС-2 - УЗИП II класса по ГОСТ 51992. Предназначен для использования на границе зон 1 и 2, где электромагнитное воздействие еще более ослабленно, а уровень перенапряжения не должен превышать 2,5кВ. Установка МЗС-2, как правило, производится в учетно-распределительных щитах жилых и общественных зданий и сооружений.

МЗС-1+2 представляют собой комбинированные УЗИП I и II класса. Они объединяют между собой ступени защиты для зон от 0а до 2 и, как правило, устанавливаются в учетно-распределительных щитах, как и МЗС-2.

МЗС-3 — УЗИП III класса по ГОСТ 51992, предназначены для непосредственной защиты оборудования, находящегося в зоне 3 с уровнем устойчивости к перенапряжениям не более 1,5 кВ.

Общие технические характеристики МЗС для сетей электропитания.

параметры	МЗС-1	МЗС-1+2	МЗС-2	МЗС-3
класс УЗИП по ЕН 61643-II (по ГОСТ Р 51992):	1 (I)	1 и 2 (I и II)	2 (II)	3 (III)
зона защиты:	0а-1	0а-2	1-2	2-3
номинальное напряжение, Un:	220/380В	220/380В	220/380В	220В
максимальное длительное рабочее напряжение, Us:	255В	260В	275В	275В
число полюсов:	1-4	1-4	1-4	1,2
диапазон рабочих температур:	-40...+80°С
степень защиты от воды и пыли:	IP20
температура окружающей среды:	-40...+80°С
относительная влажность воздуха:	45...80%
средний срок службы:	12 лет
степень защиты:	по ГОСТ14254 соответствует исполнению IP20

Технические характеристики МЗС-1.

Для защиты сетей электропитания. В соответствии с ГОСТ Р 51922-2002 выпускаются с классами защиты 1,2,3.

параметры	МЗС-1-5кА, МЗС-1-8кА,... МЗС-1-50кА
импульсный ток (10/350мкс), limp	5 кА	8 кА	10 кА	15 кА	18 кА	20 кА	25 кА	50 кА
номинальный разрядный ток (8/20 мкс), ln	25 кА	30 кА	40 кА	60 кА	80 кА	100 кА	100 кА	150 кА
максимальный разрядный ток (8/20мкс), lmaх	50 кА	60 кА	80 кА	100 кА	120 кА	150 кА	150 кА	200 кА
уровень напряжения защиты, Up	< 1,6кВ	< 2кВ	< 2,1кВ	< 2,3кВ	< 2,6кВ	< 3кВ	< 3кВ	< 4кВ
время срабатывания	< 25 нс	< 25 нс	< 25 нс	< 25 нс	< 25 нс	< 25 нс	< 100 нс	< 100 нс
рекомендуемый ток защитного предохранителя	20 А	32 А	40 А	63 А	100 А	100 А	315 А	315 А
сечение подключаемых проводов, мм²	16-35	16-35	16-35	16-35	16-35	16-35	16-35	16-35
сечение заземляющих проводников, мм²	16-35	16-35	16-35	16-35	16-35	16-35	16-35	16-35
масса однополюсного УЗИП, г	260	260	260	260	260	260	265	265

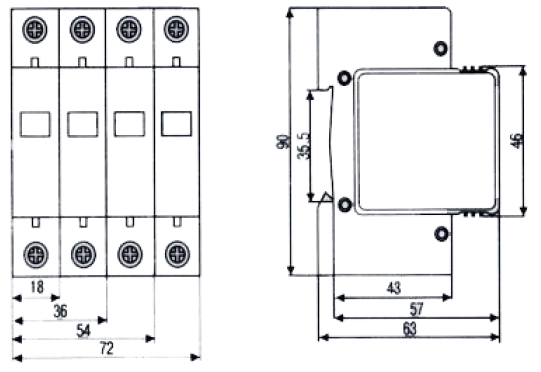

Технические характеристики МЗС-2, МЗС-3.

Для защиты сетей электропитания. В соответствии с ГОСТ Р 51922-2002 выпускаются с классом защиты 2,3.

параметры	МЗС-3-5кА	МЗС-3-10кА	МЗС-2-15кА	МЗС-2-20кА
номинальный разрядный ток (8/20мкс), ln	5кА	10кА	15кА	20кА
максимальный разрядный ток (8/20мкс), lmax	10кА	20кА	30кА	40кА
уровень напряжения защиты, Up	<1,0кВ	<1,3кВ	<1,2кВ	<1,4кВ
время срабатывания	<25нс	<25нс	<25нс	<25нс
рекомендуемый ток защитного предохранителя	16А	16А	16А	20А
сечение подключаемых проводов, мм²	6-35	6-35	6-35	6-35
сечение заземляющих проводников, мм²	10-35	10-35	10-35	10-35
масса однополюсного УЗИП	130 г	130 г	130 г	130 г

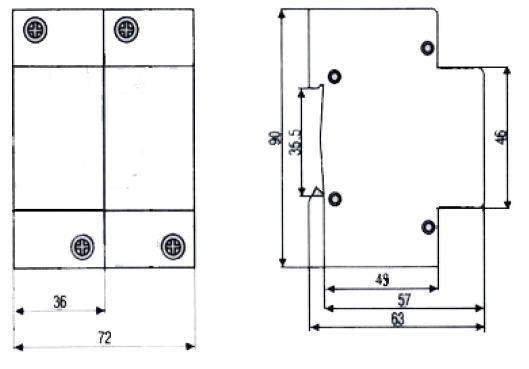

Технические характеристики МЗС-1+2

Комбинированный УЗИП I и II класса.

параметры	МЗС-1+2-20кА	МЗС-1+2-25кА	МЗС-1+2-30кА
импульсный ток (10/350мкс), ljmp	20кА	25кА	30кА
номинальный разрядный ток (8/20мкс), ln	100кА	100кА	120кА
максимальный разрядный ток (8/20мкс), lmax	150кА	150кА	160кА
уровень напряжения защиты, Up	<0,7кВ	<0,8кВ	<0,9кВ
время срабатывания	<25нс	<25нс	<25нс
рекомендуемый ток защитного предохранителя	250А	250А	250А
сечение подключаемых проводов, мм²	6-35	6-35	6-35
сечение заземляющих проводников, мм²	10-35	10-35	10-35
масса однополюсного УЗИП	270 г	270 г	270 г
