Барьеры искрозащиты серии БИЗ9712
Барьеры искрозащиты серии БИЗ9712 обеспечивают взрывозащищенность
(искробезопасность) входных и выходных электрических цепей устройств (датчиков,
исполнительных механизмов), установленных во взрывоопасных зонах, в системах
измерения, контроля, регулирования, сигнализации, аварийной защиты и управления
технологическими процессами на предприятиях теплоэнергетического
комплекса, металлургии, нефтегазовой, химической, нефтехимической, пищевой и
других отраслей промышленности, где могут образоваться различные взрывоопасные
смеси газов, пары нефтепродуктов, соединения и композиции веществ, относящихся,
согласно ПУЭ, к категориям ИС, ИВ, ИА.
В зависимости от типа, барьеры искрозащиты серии БИЗ9712 имеют входные или
выходные искробезопасные электрические цепи, выполненные с уровнем взрывозащиты
"ib" - взрывобезопасный" или "ia" - особовзрывобезопасный. Барьеры
устанавливаются вне взрывоопасной зоны.
Состав серии:
Серия барьеров состоит из четырех типов активных барьеров БИЗ 9712-А1, БИЗ
9712-А2, БИЗ 9712-А3, БИЗ 9712-А5 и одного типа пассивных барьеров БИЗ 9712-2к.
Активные барьеры предназначены для обеспечения искробезопасности и организации
питания датчиков с унифицированными выходными сигналами, а также электропневмо
преобразователей и позиционеров, пассивные - для работы с датчиками и другими
техническими средствами, не содержащисх собственных источников питания,
сосредоточенных индуктивностей и емкостей, формирующими естественный выходной
сигнал, напрмиер с датчиками температуры (термопреобразователями сопротивления и
термопарами). Барьеры имеют гальваническую связь "Вход-выход" и требуют
обязательное низкоомное заземление.
|
тип |
назначение |
аналоги |
|
БИЗ 9712-А1
БИЗ 9712-А2 |

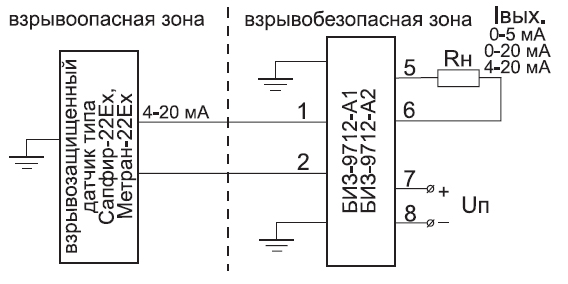

Активный одноканальный барьер с входной искробезопасной
электрической цепью для организации питания и искрозащиты сигнальных
цепей двухпроводных датчиков с унифицированным выходным сигналом
постоянного тока 4-20 мА, имеющих вид взрывозащиты "искробезопасная
электрическая цепь" и устанавливаемых во взрывобезопасных зонах. Барьер
может также преобразовывать выходной сигнал датчика в другие
унифицированные уровни (0-5, 0-20, 4-20 мА). |
РИФ-А1, 2000 БД
РИФ-А2, 2000 ОД |
|
БИЗ 9712-А3 |

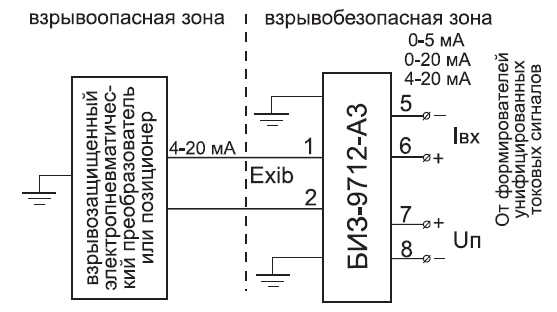

Активный одноканальный барьер с выходной искробезопасной
электрической цепью уровня "ib" для обеспечение искробезопасности цепи
управления электропневматическими устройствами во взрывоопасных зонах, а
также для преобразования одного уровня унифицированного сигнала в
другой. |
РИФ-А3 2000 БД |
|
БИЗ 9712-А5 |

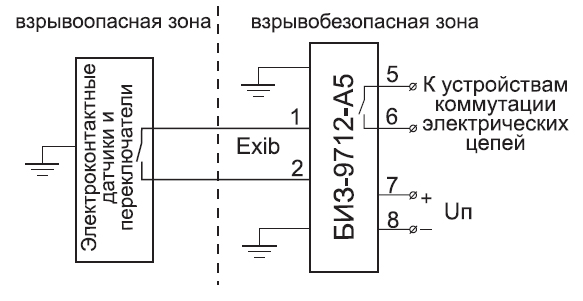

Активный одноканальный барьер с входной искробезопасной
электрической цепью уровня "ib" для обеспечения искробезопасности цепей
электроконтактных датчиков, устанавливаемых во взрывоопасных зонах. |
РИФ-А5 2000 А5 |
|
БИЗ 9712-2к |

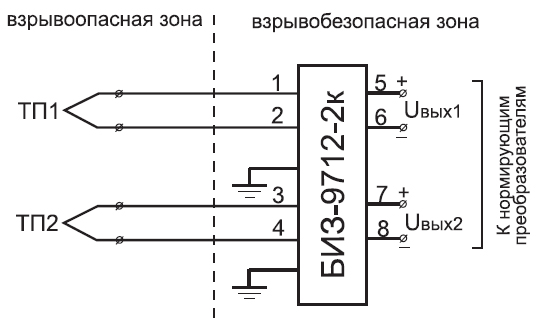

Пассивный двухканальный барьер с входными искробезопасными цепями
уровня "ia", предназначены для работы с взрывозащищенными датчиками
температуры (термопарами и термопреобразователями сопротивления) и
другими датчиками с естественными выходными сигналами, устанавливаемыми

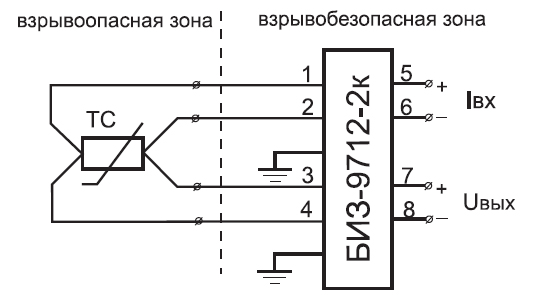

во взрывоопасных зонах. При подключении термопреобразователей
сопротивления (ТС) используются оба канала. Можно использовать для
сигналов типа токовая петля. |
РИФ-П8 2000 УБ |
Технические характеристики БИЗ 9712.
|
Характеристики |
Значения |
|
условия эксплуатации: |
температура окружающей среды 5...60°С, относительная влажность
45...80%, напряженность внешнего магнитного поля до 400 А/м |
|
масса: |
не более 150 г |
|
максимальное допустимое напряжение на искроопасных входах: |
не более 250В |
|

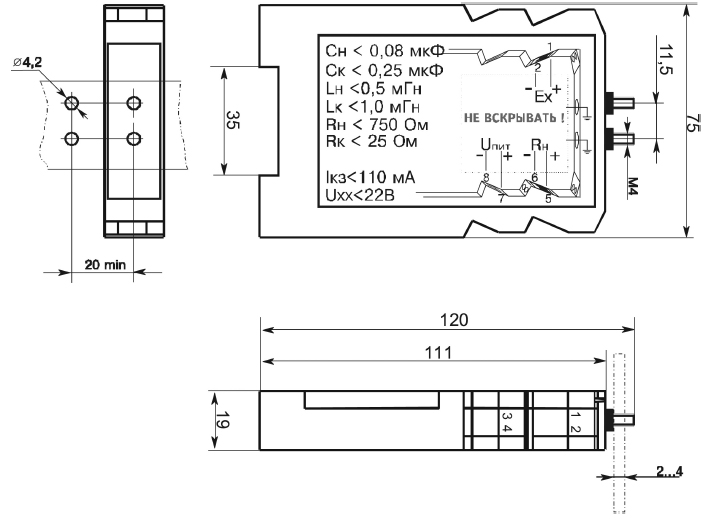

габаритные размеры: |
19х75х120 мм |
|
степень защиты корпуса: |
IP30 |
|
средняя наработка на отказ: |
20 000 часов |
|
гарантийный срок: |
2 года |
|
средний срок службы: |
не менее 12 лет |
Барьеры серии БИЗ 9712 по взрывозащите соответствуют требованиям ГОС
Р51330.10-99 (МЭК 60079-11-99). Барьеры аттестованы в центре по сертификации
взрывозащищенного электрооборудования ВНИИ ВЭ (г.Донецк), свидетельство о
взрывозащищенности ?2089.
Предельные параметры внешних искробезопасных электрических
цепей барьеров.
|
тип барьера |
подгруппа взрывозащищенного оборудования |
|
IIB |
IIC |
|
Сн |
Lн |
Ск |
Lк |
Сн |
Lн |
Ск |
Lк |
|
мкф |
мГн |
мкф |
мГн |
мкф |
мГн |
мкв |
мГн |
|
БИЗ-9712-А1 |
0,5 |
5 |
0,25 |
1 |
0,08 |
0,5 |
0,25 |
1 |
|
БИЗ-9712-А-2 |
|
БИЗ-9712-А3 |
|
БИЗ-9712-А5 |
|
БИЗ-9712-2к |
6 |
5 |
0,25 |
1 |
0,45 |
0,5 |
0,25 |
1 |
Входные и выходные сигналы барьеров типа БИЗ 9712-АХ
|
обозначение барьеров |
напряжение питания, В |
информативный сигнал цепи Ех |
выходной сигнал барьера (по цепи нагрузки), мА |
|
БИЗ-9712-А1 |
24 или 36 |
4-20 мА |
4-20, 0-5, 0-20 |
|
БИЗ-9712-А2 |
36 |
|
БИЗ-9712-А3 |
24 или 36 |
4-20 мА (входной сигнал) |
0-5, 0-20 (сигнал на клеммах 5 и 6) |
|
БИЗ-9712-А5 |
24 или 36 |
электроконтактный датчик, замыкающий "Ех"-цепь, R конт. от 0 до 3
кОм |
НЗК (нормальнозамкнутый) и НРК (нормальноразомкнутый) выходные реле |
Уровни взрывозащищенности барьеров искрозащиты.
|
тип барьера |
уровень взрывозащищенности |
количество каналов |
Uхх,В |
Rк, Ом |
J кз, мА |
|
БИЗ-9712-А1 |
ib |
1 |
25,2 |
25 |
100 |
|
БИЗ-9712-А2 |
ia |
1 |
|
БИЗ-9712-А3 |
ib |
1 |
|
БИЗ-9712-А5 |
ib |
1 |
|
БИЗ-9712-2к |
ia |
2 |
15,8/29 |
220/530 |
140/110 |
|
