Индикаторное табло
Предназначено для укрупненной индикации цифровой информации с приборов серии
Ш932, имеющих цифровой порт RS485.
В табло могут быть запрограммированы необходимые математические действия
(суммирование, вычесление среднего значения и т.п.) В этом случае на табло будут
отображаться результаты математической обработки.
Табло могут поставляться как в единичном экземпляре, так и комплектами из
требуемого количества индицируемых параметров.
Максимальное количество табло в системе зависит от адресного пространства
магистрали (равно 32). Суммарно количество абонентов в системе (приборы и табло
SLAVE, имеющих свои магистральные адреса, не должно превышать 32.
Одно табло в системе обязательно работает в режиме «MASTER».

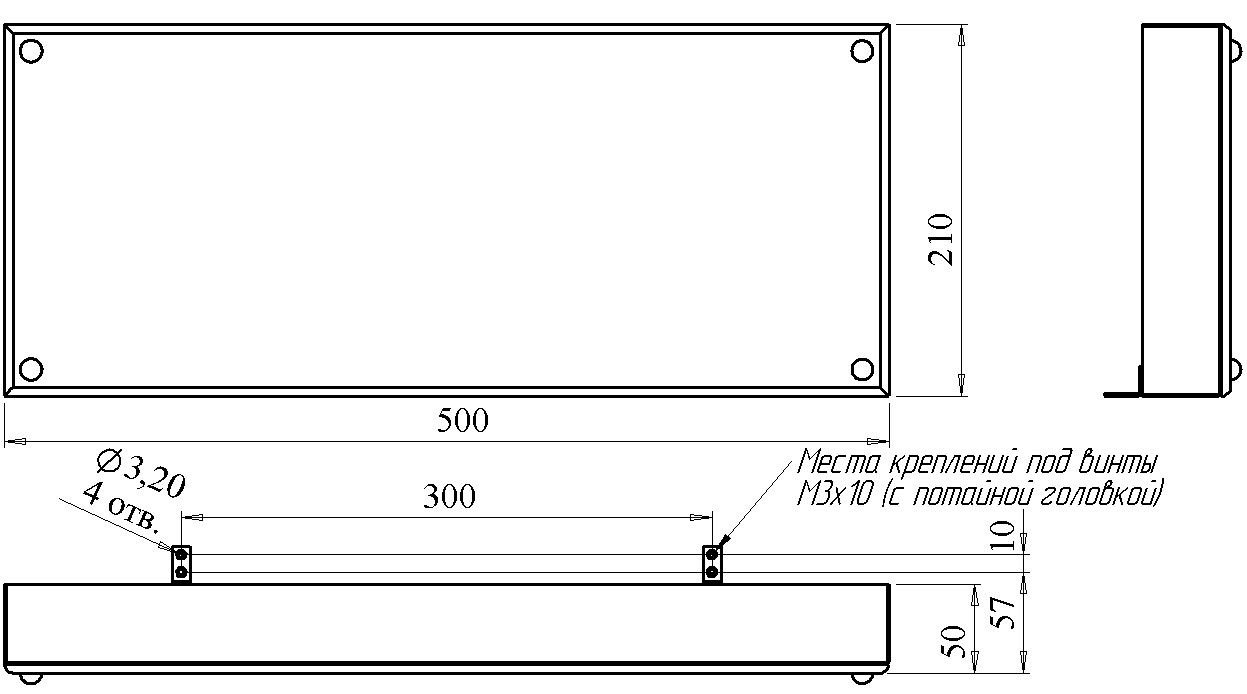

МОНТАЖНЫЙ ЧЕРТЕЖ ТАБЛО
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАБЛО
|
Наименование характеристики |
Значение характеристики |
|
Количество знакомест табло |
4 |
|
Высота отображаемых цифр, мм |
100 |
|
Интерфейс связи |
RS485 |
|
Скорость связи, бод |
9600 |
|
Протокол связи |
ModBusRTU |
|
Число подключаемых ведомых |
3 |
|
Период обновления информации на индикаторах, с |
1 |
|
Потребляемая мощность, не более Вт |
7,5 |
|
Температура хранения табло, ºС |
-40 – +60 |
|
Габаритные размеры, мм |
500×210×50 |
|
Напряжение питания, В |
~ 100 – 240 |
|
Режим работы |
непрерывный |
|
Время установления рабочего режима,
не более мин |
5 |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, не менее лет |
10 |
|
Режимы работы табло |
2 (Master/Slave) |
|
