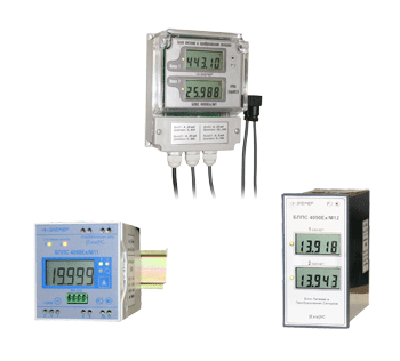

Блоки питания и преобразования сигналов БППС 4090/М10, БППС 4090/М11, БППС 4090/М12

Назначение

Блоки питания и преобразования сигналов БППС 4090/М10, БППС 4090/М11,БППС 4090/М12 предназначены для питания стабилизированным напряжением 24В первичных преобразователей с токовым выходным сигналом 4…20мА и преобразования этого сигнала в унифицированный сигнал постоянного тока 4…20мА, 0…20мА, 0…5мА с возрастающей или убывающей зависимостью выходного сигнала от входного, а также с функцией извлечения квадратного корня.

Функциональные возможности

• Блоки питания и преобразования сигналов являютяс 2-х канальными, микропроцессорными, переконфигурируемыми потребителем приборами;

• Конфигурация БППС осуществляется с помощью специальной программы, по интерфейсу RS 232С;

• Входной сигнал преобразуется с линейной, корнеизвлекающей, возрастающей или убывающей зависимостью;

• Имеют электронную защиту от перегрузки и короткого замыкания, а также автоматический выход на рабочий режим после устранения причин неисправности;

• Имеют гальваническую развязку всех цепей;

• Индикация измеряемых величин происходит на жидкокристаллическом индикаторе;

• В блоках питания и преобразования сигналов имеются два трехцветных светодиода, предназначенных для индикации целостности измерительной цепи и состояния входных токовых сигналов по каждому каналу;

• БППС 4090/M12,  БППС 4090Ex/M12 могут выпускатся со встроенным резервным питанием;

• Электромагнитная совместимость – группа исполнения III по устойчивости к помехам, критерий качества функционирования А .По отдельному заказу возможно изготовление IV гр. Критерий качества функционирования В.

Тип исполнений

• Общепромышленное: БППС 4090/М10,   БППС 4090/М11, БППС 4090/М12;

• Взрывозащищенное «искробезопасная электрическая цепь» [Exia]IIC:   БППС 4090Ех/М10,   БППС 4090Ех/М11, БППС 4090Ех/М12.

Технические характеристики

• Питание БППС осуществляется:

  • Переменным напряжением: ~90..250В, 50Гц;

  • Постоянным напряжением =150…250В, при номинальном значении напряжения 220В (по отдельному заказу).

• Пределы допускаемой основной приведенной погрешности, %

  • Для измеряемой величины и класса точности:

    • Кл.А: ±(0,05+*);

    • Кл.В: ±(0,1+*);

    • Кл.С: ±(0,2+*).

         * - одна единица последнего разряда, выраженная в процентах от диапазона преобразования

Климатическое исполнение

• Группа исполнений С4: -25…+50 ºС;

• Группа исполнений С3: -10…+60 ºС;

• Группа исполнений С2: -40…+70 ºС.

Степень защиты от пыли и влаги

• БППС 4090/М10 - IP 65;

• БППС 4090/М11 - IP 20;

• БППС 4090/М12:

  • Лицевая панель IP 54;

  • Корпус IP 20.

Габаритные размеры

• БППС 4090/М10 (настенный монтаж):

  • Ширина 118 мм

  • Высота 150 мм, (176мм с кабельными выводами)

  • Глубина 66 мм

• БППС 4090/М11 (монтаж на DIN-рейку)

  • Ширина 70 мм

  • Высота 75 мм

  • Глубина 125 мм

• БППС 4090/М12 (монтаж в шите)

  • Передняя панель 72 х 144 мм

  • Монтажная глубина 165 мм

  • Вырез в щите 69 х 139 мм

Масса

• БППС 4090/М10 не более 0,6 кг;

• БППС 4090/М11 не более 0,35 кг;

• БППС 4090/М12 не более 0,8 кг.

Межповерочный интервал

2 года

Гарантийный срок эксплуатации

2 года
