БИРП-24/2,5 B Стабилизатор канала нагрузки / Функциональная аппаратура / Каталог продукции

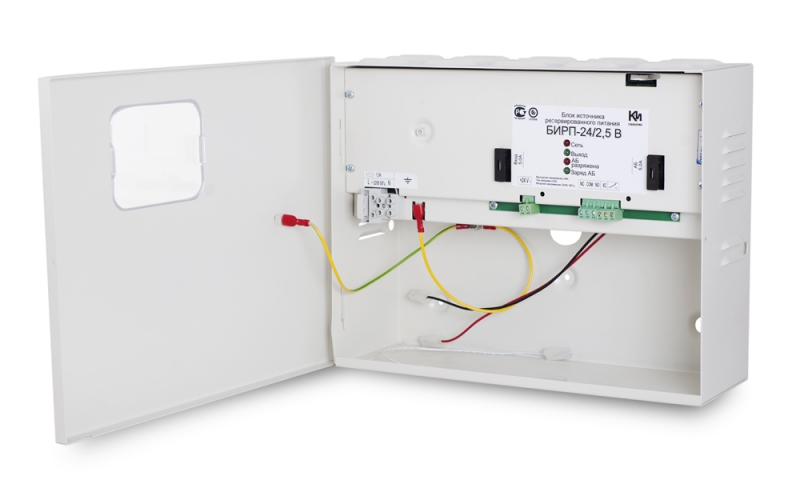

Стабилизатор канала нагрузки БИРП-24/2,5 B

БИРП-24/2,5 B

Основные преимущества

  • Увеличенное время автономной работы

  • 3 информационных выхода

  • Силовое реле «Контроль сети»

  • Клеммы разъемного типа

  • Индикация заряда и разряда АБ

  • Автоматическая защита от перегрузки и от короткого замыкания

  • Защита АБ от глубокого разряда и от неправильного подключения (переполюсовка)

  • Защита от превышения выходного напряжения

Техническое описание

Стабилизатор канала нагрузки БИРП-24/2,5В обеспечивает выходную мощность до 30 Вт в стандартном сетевом диапазоне благодаря применению классического трансформаторного первичного АC-DC преобразователя.

Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.

При отключении сетевого напряжения БИРП-24/2,5В обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи.

Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 4,5 часа.

Независимый канал заряда мощностью 11 Вт обеспечивает восстановление ресурса аккумуляторной батареи за 27 часов.

Информационный выход «контроль сети», обеспечивает выходной сигнал в виде гальванически развязанных («сухих») контактов реле при переходе блока на работу от аккумуляторной батареи.

Сертификат соответствия ТР № C-RU.ПБ16.В.00360 действителен по 11.12.2016

Технические характеристики БИРП-24/2,5 B

Напряжение на выходе канала нагрузки, В (при работе от основного источника)

24±0,24

Напряжение на выходе канала нагрузки, В (при работе от резервного источника)

20,0-24,0

Номинальный ток нагрузки, А (в диапазоне 198÷242 В)

2,5

Номинальный ток нагрузки, А (в диапазоне 187÷198 В)

2,3

Максимальный кратковременный ток нагрузки, А (180 сек)

2,7

Пульсация выходного напряжения, мВ

60

Диапазон допустимых отклонений сетевого напряжения, В

187-242

Потребляемая мощность при номинальных выходных параметрах, Вт, не более

110

Емкость устанавливаемой АБ, Ач

12 (12+12 последовательно)

Время работы в резерве при номинальной нагрузке, ч

4,5

Время полного восстановления ресурса АБ, ч

27,0

Напряжение защитного отключения АБ, В

20,0-22,0

Параметры выхода «КС»

«открытый коллектор», 30 В, 50 мА

Параметры реле «КС»

«сухие контакты», 12 А, 28 В пост. тока; 7 А 250 В 50 Гц

Помехоустойчивость (по ГОСТ Р 53325-2009)

2-я степень жесткости

Степень защиты оболочкой по ГОСТ 14254-96

IP 31

Габариты, мм

320 х 245 х 115

Масса (без АБ), кг

4,5
