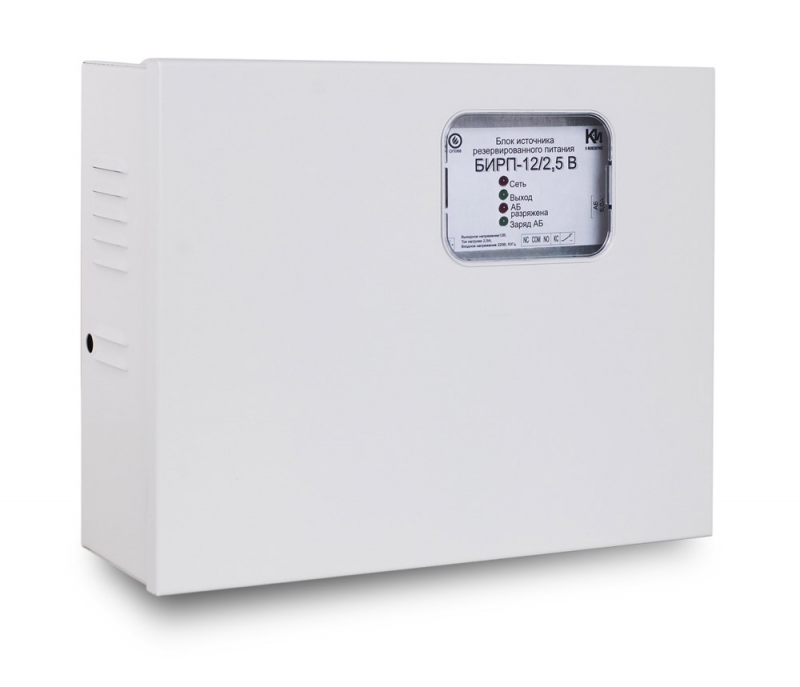

Стабилизатор канала нагрузки БИРП-12/2,5 B

БИРП-12/2,5 В

Основные преимущества

Увеличенное время автономной работы
3 информационных выхода
Силовое реле «Контроль сети»
Клеммы разъемного типа
Индикация заряда и разряда АБ
Автоматическая защита от перегрузки и от короткого замыкания
Защита АБ от глубокого разряда и от неправильного подключения (переполюсовка)
Защита от превышения выходного напряжения

Техническое описание

Стабилизатор канала нагрузки БИРП-12/2,5В обеспечивает выходную мощность до 30 Вт в стандартном сетевом диапазоне благодаря применению классического трансформаторного первичного АC-DC преобразователя.

Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.

При отключении сетевого напряжения БИРП-12/2,5В обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи.

Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 9 часов.

Независимый канал заряда мощностью 4,8 Вт обеспечивает восстановление ресурса аккумуляторной батареи за 55 часов.

Информационный выход «контроль сети», обеспечивает выходной сигнал в виде гальванически развязанных («сухих») контактов реле при переходе блока на работу от аккумуляторной батареи.

Разъемные клеммные колодки, состоящие из двух частей – вилки и розетки, обеспечивают дополнительное удобство при монтаже и обслуживании.

Сертификат соответствия ТР № C-RU.ПБ16.В.00360 действителен по 11.12.2016

Технические характеристики БИРП-12/2,5 B

Напряжение на выходе канала нагрузки, В (при работе от основного источника)	12±0,12
Напряжение на выходе канала нагрузки, В (при работе от резервного источника)	10,0-12,0
Номинальный ток нагрузки, А (в диапазоне 198÷242 В)	2,5
Номинальный ток нагрузки, А (в диапазоне 187÷198 В)	2,2
Максимальный кратковременный ток нагрузки, А (180 сек.)	3,0
Пульсация выходного напряжения, мВ	50
Диапазон допустимых отклонений сетевого напряжения, В	187-242
Потребляемая мощность при номинальных выходных параметрах, Вт, не более	66
Емкость устанавливаемой АБ, Ач	24 (12+12)
Время работы в резерве при номинальной нагрузке, ч	9,0
Время полного восстановления ресурса АБ, ч	55,0
Напряжение защитного отключения АБ, В	10,0-11,0
Параметры выхода «КС»	«открытый коллектор», 30 В, 50 мА макс.
Параметры реле «КС»	«сухие контакты» , 1 А, 250 В 50 Гц
Помехоустойчивость (по ГОСТ Р 53325-2009)	2-я степень жесткости
Степень защиты оболочкой по ГОСТ 14254-96	IP 31
Габариты, мм	320 х 250 х 110
Масса (без АБ), кг	4,0
