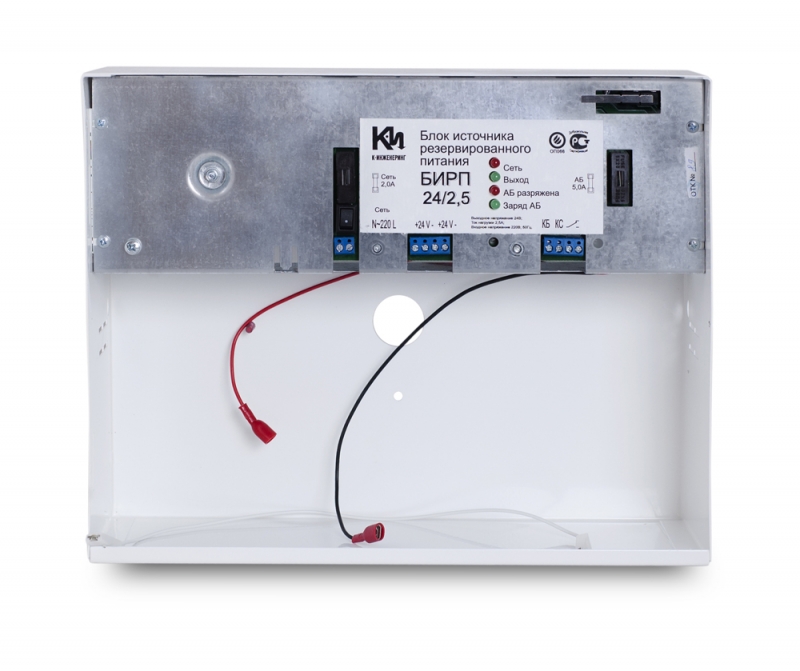

Стабилизатор канала нагрузки БИРП-24/2,5
Основные преимущества
-
4 информационных выхода
-
Индикация заряда и разряда АБ
-
Автоматическая защита от перегрузки и от короткого замыкания
-
Защита от неправильного подключения АБ (переполюсовка)
-
Защита АБ от глубокого разряда
-
Защита от превышения выходного напряжения
-
Сетевой выключатель
Техническое описание
Стабилизатор канала нагрузки БИРП-24/2,5 обеспечивает выходную
мощность до 60 Вт в стандартном сетевом диапазоне благодаря применению
классического первичного АC-DC преобразователя.
Вторичный DC-DC преобразователь с расширенным комплексом защит
обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от
импульсов и всплесков сетевого напряжения, а также от превышения
выходного напряжения.
При отключении сетевого напряжения БИРП-24/2,5 обеспечивает питание
нагрузки от резервного источника электропитания – аккумуляторной
батареи. Продолжительность автономной работы от аккумуляторной батареи
при номинальной выходной мощности составляет 4,5 часа.
Независимый канал заряда мощностью 11 Вт обеспечивает восстановление
ресурса аккумуляторной батареи за 27 часов.
Сертификат соответствия ТР № C-RU.ПБ16.В.00360
действителен по 11.12.2016
Технические характеристики БИРП-24/2,5
|
Напряжение на выходе канала нагрузки, В (при работе от основного
источника) |
24±0,24 |
|
Напряжение на выходе канала нагрузки, В (при работе от
резервного источника) |
20,0-24,0 |
|
Номинальный ток нагрузки, А (в диапазоне 198÷242 В) |
2,5 |
|
Номинальный ток нагрузки, А (в диапазоне 187÷198 В) |
2,3 |
|
Максимальный кратковременный ток нагрузки, А (180 сек.) |
2,7 |
|
Пульсация
выходного напряжения, мВ |
60 |
|
Диапазон
допустимых отклонений сетевого напряжения, В |
187-242 |
|
Потребляемая мощность при номинальных выходных параметрах, Вт,
не более |
110 |
|
Емкость
устанавливаемой АБ, Ач |
12 (12+12 последовательно) |
|
Время
работы в резерве при номинальной нагрузке, ч |
4,5 |
|
Время
полного восстановления ресурса АБ, ч |
27,0 |
|
Напряжение защитного отключения АБ, В |
20,0-22,0 |
|
Параметры
выходов «КС», «КБ», «КВ» |
«открытый коллектор», 30 В, 50 мА макс. |
|
Помехоустойчивость (по ГОСТ Р 53325-2009) |
2-я степень жесткости |
|
Степень
защиты оболочкой по ГОСТ 14254-96 |
IP 31 |
|
Габариты,
мм |
320 х 245 х 115 |
|
Масса
(без АБ), кг |
4,5 |
|
