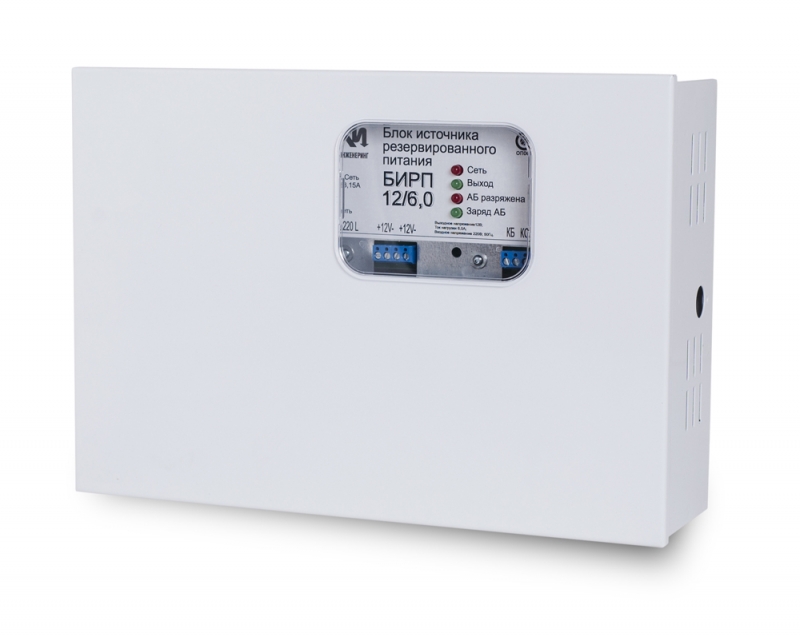

Стабилизатор канала нагрузки БИРП-12/6,0
Основные преимущества
-
4 информационных выхода
-
Индикация заряда и разряда АБ
-
Автоматическая защита от перегрузки и от короткого замыкания
-
Защита от неправильного подключения АБ (переполюсовка)
-
Защита АБ от глубокого разряда
-
Защита от превышения выходного напряжения
-
Сетевой выключатель
Техническое описание
Стабилизатор канала нагрузки БИРП-12/6,0 обеспечивает выходную
мощность до 72 Вт в стандартном сетевом диапазоне благодаря применению
классического первичного АC-DC преобразователя.
Вторичный DC-DC преобразователь с расширенным комплексом защит
обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от
импульсов и всплесков сетевого напряжения, а также от превышения
выходного напряжения.
При отключении сетевого напряжения БИРП-12/6,0 обеспечивает питание
нагрузки от резервного источника электропитания – аккумуляторной
батареи. Продолжительность автономной работы от аккумуляторной батареи
при номинальной выходной мощности составляет 2 часа.
Независимый канал заряда мощностью 10 Вт обеспечивает восстановление
ресурса аккумуляторной батареи за 18 часов.
Сертификат соответствия ТР № C-RU.ПБ16.В.00360
действителен по 11.12.2016
Технические характеристики БИРП-12/6,0
|
Напряжение на выходе канала нагрузки, В (при работе от основного
источника) |
12±0,12 |
|
Напряжение на выходе канала нагрузки, В (при работе от
резервного источника) |
10,0-12,0 |
|
Номинальный ток нагрузки, А (в диапазоне 198÷242 В) |
6,0 |
|
Номинальный ток нагрузки, А (в диапазоне 187÷198 В) |
5,5 |
|
Пульсация
выходного напряжения, мВ |
50 |
|
Диапазон
допустимых отклонений сетевого напряжения, В |
187-242 |
|
Потребляемая мощность при номинальных выходных параметрах, Вт,
не более |
155 |
|
Емкость
устанавливаемой АБ, Ач |
14 (7+7) |
|
Время
работы в резерве при номинальной нагрузке, ч |
2,0 |
|
Время
полного восстановления ресурса АБ, ч |
18,0 |
|
Напряжение защитного отключения АБ, В |
10,0-11,0 |
|
Параметры
выходов «КС», «КБ», «КВ» |
«открытый коллектор», 30 В, 50 мА макс. |
|
Помехоустойчивость (по ГОСТ Р 53325-2009) |
2-я степень жесткости |
|
Степень
защиты оболочкой по ГОСТ 14254-96 |
IP 31 |
|
Габариты,
мм |
325 х 225 х 92 |
|
Масса
(без АБ), кг |
7,0 |
|
