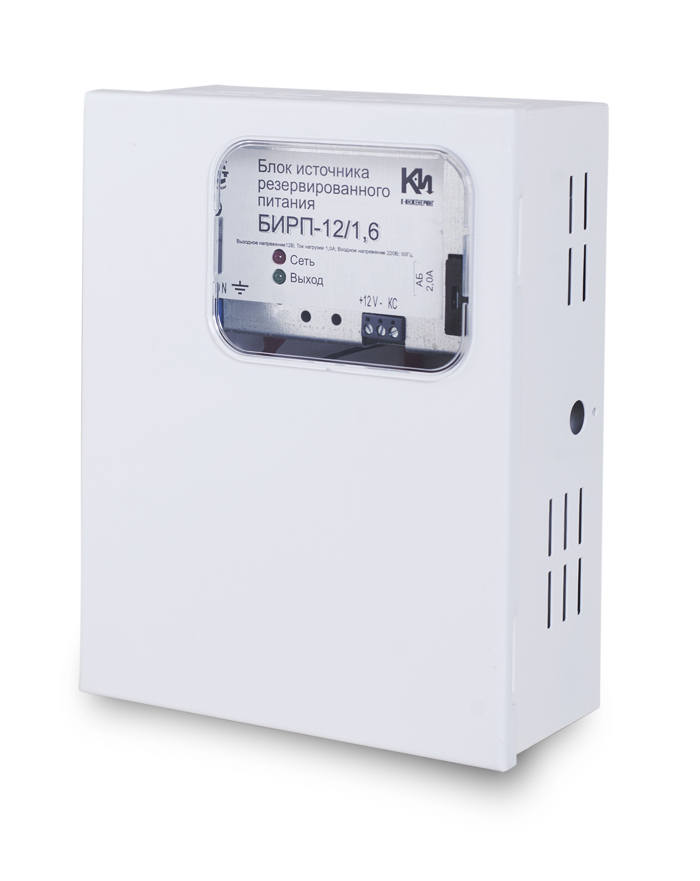

Стабилизатор канала нагрузки БИРП-12/1,6
Основные преимущества
-
Расширенный диапазон сетевого напряжения
-
Информационный выход «Контроль сети» (КС)
-
Автоматическая защита от перегрузки и от короткого замыкания
-
Защита от неправильного подключения АБ (переполюсовка)
-
Защита АБ от глубокого разряда
Техническое описание
Стабилизатор канала нагрузки БИРП-12/1,6 обеспечивает выходную
мощность до 12Вт в широком сетевом диапазоне благодаря применению
высокоэффективного первичного AC-DC преобразователя.
Вторичный DC-DC преобразователь с функцией кондиционирования питания
обеспечивает стабильное выходное напряжение 12В и защищает нагрузку от
импульсов и всплесков сетевого напряжения и иных отклонений от
нормальных параметров работы электросети.
При отключении сетевого напряжения БИРП-12/1,6 обеспечивает питание
нагрузки от резервного источника электропитания – аккумуляторной
батареи. Продолжительность автономной работы от аккумуляторной батареи
при номинальной выходной мощности составляет 6,5 часов.
Независимый канал заряда мощностью 2Вт обеспечивает восстановление
ресурса аккумуляторной батареи.
Сертификат соответствия ТР № C-RU.ПБ16.В.00360
действителен по 11.12.2016
Технические характеристики БИРП-12/1,6
|
Напряжение на выходе канала нагрузки, В (при работе от основного
источника) |
12±0,12 |
|
Напряжение на выходе канала нагрузки, В (при работе от
резервного источника) |
10,0-12,0 |
|
Номинальный ток нагрузки, А |
1,0 |
|
Максимальный кратковременный ток нагрузки, А (180 сек.) |
1,6 |
|
Пульсация
выходного напряжения, мВ |
24 |
|
Диапазон
допустимых отклонений сетевого напряжения, В |
150-265 |
|
Потребляемая мощность при номинальных выходных параметрах, Вт,
не более |
33 |
|
Емкость
устанавливаемой АБ, Ач |
7,0 |
|
Время
работы в резерве при номинальной нагрузке, ч |
5,0 |
|
Время
полного восстановления ресурса АБ, ч |
48,0 |
|
Напряжение защитного отключения АБ, В |
10,0 - 11,0 |
|
Параметры
выходов «КС» |
«открытый коллектор», 30 В, 50 мА макс. |
|
Помехоустойчивость (по ГОСТ Р 53325-2009) |
2-я степень жесткости |
|
Степень
защиты оболочкой по ГОСТ 14254-96 |
IP 31 |
|
Габариты,
мм |
170 х 220 х 75 |
|
Масса
(без АБ), кг |
1,7 |
|
