Регулятор температуры РТП-32Б
Назначение
Регулятор температуры прямого действия
недистанционный предназначен для автоматического
регулирования температуры охлаждающей жидкости (раствор
трехкомпонентной присадки в чистой мягкой воде в
соотношении: хромпик калиевый или натриевый из расчета
1-1,2% по весу, нитрит натрия и тринатрий фосфата из
расчета 0,05% по весу, низкозамерзающие жидкости “40 и
65” (ГОСТ 28084-89)) в системах охлаждения дизелей типа
Дб и Д12.
Техническое описание
РТП32Б соответствует климатическому исполнению М и ОМ
категории размещения 2 по ГОСТ 15150-69, но для работы
при температуре от -50 оС до +50 оС относительной
влажности 100% при температуре 35 оС.

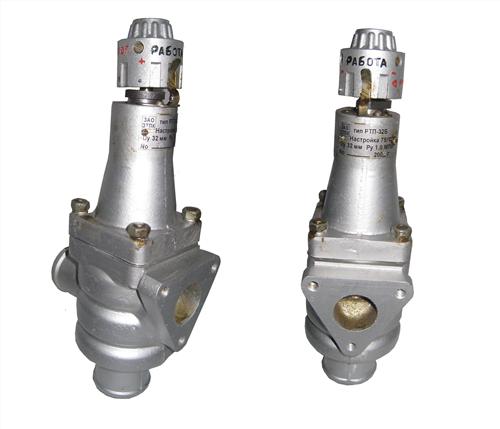

Модификация I –
с патрубковым подсоединением (Ф42);
Модификация II – с фланцевым подсоединением (треугольный
фланец с тремя отверстиями М8, межосевое расстояние
50х60).
Регулятор температуры прямого действия
недистанционный соответствует ТУ 25-02.161231-80.
Таблица №1. Основные технические
характеристики
|
Условный проход, ДУ, мм |
32 |
|
Условное давление, МПа |
1 |
|
Ход клапана, мм |
3,5±0,5 |
|
условная пропускная способность, м³/ч Kvy |
16±10% |
|
Протечка через закрытый клапан при перепаде
на нем 0,1МПа не должна превышать % Kvy |
0,5 |
|
Настройка на температуру трогания,
(условную) °С |
70-4 |
|
Настройка на температуру трогания при
температуре окружающего воздуха, °C |
75±2 |
|
Зона пропорциональности (условная), °С |
не более 25 |
|
Постоянная времени, с |
не более 100 |
|
Зона нечувствительности, °С |
не более 2,0 |
|
Масса, кг |
не более 3 |
|
Срок службы, лет |
10 |
|
