Блок питания газовый БПГ
Назначение
Блок питания газовый типа
БПГ предназначен для промышленной и котельной автоматики
в качестве запорно-регулирующего устройства,
управляющего подачей газа к горелочному устройству
котлов теплопроизводительностью от 0,1 до 3 Гкал/ч.
Имеется две модификации БПГ-I и БПГ-II с различными
диаметрами условного прохода регулируемого клапана.
Продукция сертифицирована:
Сертификат
соответствия на блок питания газовый БПГ
Основные технические характеристики
|
Диаметр условного проход:
А)
запального клапана, мм
Б) запорного клапана, мм
В) регулируемого
клапана БПГ-I, мм
Г) регулируемого клапана БПГ-II, мм |
6
65
20
40 |
|
Рабочее давление газа, кгс/м2
(кПа) |
80-500 (0,8-5) |
|
Температура газа, °С, не более |
+50 |
|
Температура окружающей среды,
°С при относительной влажности до 80% |
+5; +50 |
|
Напряжение питания переменного
тока, В |
220 (+22; -33) |
|
Частота тока, Гц |
50±1 |
|
Потребляемая мощность, ВА, не
более |
100 |
|
Режим работы, ПВ % |
100 |
|
Габаритные размеры блока, мм,
не более |
278×132×332 |
|
Масса блока, кг. не более |
7,85 |
Комплектность
С блоком поставляется паспорт.
Примечание: Мембрана двухгофровая (3 шт.), центр
мягкий для клапана малого горения (1 шт.) и центр мягкий
для клапана запальника (1 шт.) поставляется по
спецификации заказа.

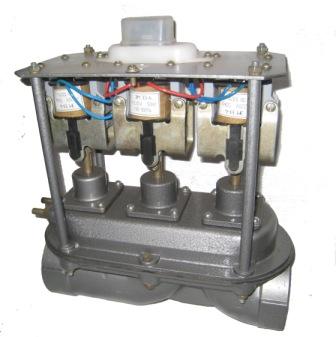

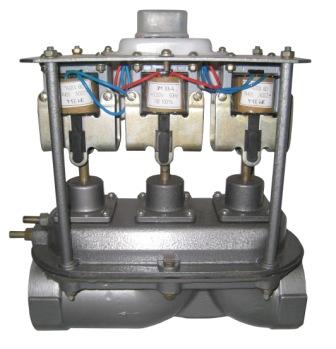

Конструкция
Блок питания газовый
состоит из корпуса, крышки, клеммной панели с крышкой,
регулировочного органа (клапан большого горения),
запорного органа (клапан малого горения) и запального
органа с электромагнитными приводами. Электромагниты
посредством соединительного узла и штока соединяются с
запорными элементами.
Пример записи блока при заказе:
Блок
питания газовый БПГ-I (-II) АЛШ 2.087.001 ПС Ду
регулируемого клапана 20 (40).
|
