Клапан обратный КО

Применение

Межфланцевые двухдисковые обратные клапаны КО предназначены для использования на горизонтальных и вертикальных трубопроводах (при нисходящем потоке).
Чугунные обратные клапаны КО служат для перекрытия обратного оттока рабочей среды и защиты оборудования и систем от гидравлических ударов. Обратные клапаны КО используются в насосном оборудовании и системах холодного и горячего водоснабжения, кондиционирования воздуха, орошения, транспортировке жидких углеводородов, а также других жидкостей материалы корпуса и уплотнений обратного клапана по отношению к которым инертны.

Условия эксплуатации

· Регулируемая среда – вода в системах холодного и горячего водоснабжения, морская вода, воздух, гликольные смеси, слабоагрессивные среды

· Рабочая температура от -25ºС до +110ºС (max +130ºC)

· Максимальное рабочее давление – 1,6 МПа

· Минимальное давление для открытия – близкое к нулю

Клапан обратный КО

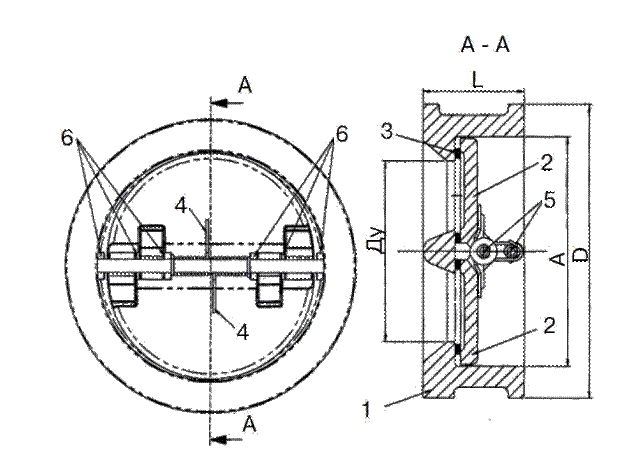

Устройство

Технические характеристики

· Диаметр условного прохода Ду, мм – 40, 50, 65, 80, 100, 125, 150, 200

· Класс герметичности: А по ГОСТ 9544

· Тип соединения обратного клапана двухстворчатого – межфланцевое

· Присоединительные размеры фланцев по ГОСТ 12821

Габаритные и присоединительные размеры, масса

Рекомендации по монтажу клапанов обратных КО

Монтаж клапанов обратных следует производить только между фланцами воротниковыми (ГОСТ 12821)

1) При монтаже в горизонтальном положении, ось клапана должна быть в вертикальном положении.

2) При монтаже в вертикальном положении, направление открытия створок должно соответствовать направлению движения среды.
