Поворотно-регулирующий затвор ПР3

Применение

Поворотно-регулирующие затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах:

· холодного и горячего водоснабжения

· отопления

· вентиляции и кондиционирования воздуха

· автоматического или дистанционного управления технологическими процессами в металлургической, химической, строительной и других отраслях промышленности.

Условия эксплуатации

· Температура окружающей среды от – 40ºС до +50ºС

· Температура среды от – 30ºС до + 135ºС

· Регулируемая среда – сетевая вода, пар систем водоснабжения и теплоснабжения

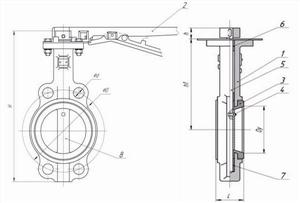

Устройство

1 - Корпус

2 - Рычаг

3 - Вкладыш уплотняющий

4 - Штифт конический

5 - Шток

6 - Втулка уплотняющая

7 - Подпятник

8 - Диск

Принцип работы

Регулирование потоков жидкотекущих сред с помощью поворотно-регулирующего затвора ПРЗ основано на изменении местного гидравлического сопротивления среды, за счет изменения проходного сечения устройства. Затворы приводятся в действие при помощи металлической рукоятки с фиксацией в 10 положениях, включая положение открыто/закрыто.

Поворотно-регулирующие затворы ПРЗ по запросу оснащаются электроприводами. Характеристики электроприводов приведены ниже.

Преимущества дисковых затворов

· малый вес и компактные размеры

· малая строительная длина

· герметичное перекрытие потока рабочей среды в обоих направления

· контакт с рабочей средой только по диску и уплотнению

· исключает прикипание элементов конструкции

· небольшое сопротивление, оказываемое поворотно-регулирующим затвором потоку рабочей среды

· невысокая цена

· широкая область применения, запорная и регулирующие функции

Поворотно-регулирующие затворы проходят 100% испытания на герметичность и прочность пробным давлением Рпр ≥ 1,5 Ру.

Габаритные и присоединительные размеры ПРЗ

Ду, мм	Условное давление Ру, МПа	Строи- тельная длина L, мм	Габаритные размеры затвора с голым штоком, мм			Присоединительные размеры отверстий фланца, мм
			Н	h	h1	D	d /n отв.
40	1,6	42	255,5	32	148,25	Ф125	Ф18/4отв
50	1,6	42	255,5	32	148,25	Ф125	Ф18/4отв
65	1,6	44	278	32	160,5	Ф145	Ф25/4отв
80	1,6	45	290,5	32	163,7	Ф160	Ф18/8отв
100	1,6	51,5	327	32	185	Ф180	Ф23/4отв
125	1,6	54	354	32	186,25	Ф215	Ф23/4отв
150	1,6	55	382	32	201,2	Ф238	Ф25/4отв
200	1,6	59	454	45	247,75	Ф295	24/4 паза

Условная пропускная способность ПРЗ – Kv, м³/час

Ду, мм	Угол поворота диска затвора, град.
Ду, мм	10	20	30	40	50	60	70	80	90
40	0,87	3,42	7,71	13,7	22, 3	35,1	56,6	76,3	105
50	1,71	4,28	11,1	22,3	42,1	60,8	98,5	141	195
65	3,42	6,85	18,9	31,7	56,6	92,5	165	226	312
80	4,28	11,1	25,7	49,7	92,5	139	234	315	435
100	7,71	18,1	44, 6	79,1	139	240	396	547	754
125	12,9	24,9	69,4	133	234	407	666	917	1260
150	18,9	40,3	98,1	196	345	601	1060	1350	1870
200	30,9	77,1	171	347	577	1010	1580	2270	3130

Рекомендуемый минимальный внутренний диаметр трубопровода для установки затворов

Ду, мм	Номинальный внутренний диаметр трубопровода Dном, мм	Минимальный внутренний диаметр трубопровода Dмин, мм	Минимальный радиальный зазор от диска до внутренней поверхности трубопровода, мм
40	40	30,5	1,5
50	50	34,0
65	65	53,0
80	80	72,0
100	100	92,0
125	125	118,0
150	150	145,5
200	200	200,0	3,0

Технические характеристики электроприводов, которыми оснащаются поворотно-регулирующие затворы

Ду, мм	Электро-привод	Крутящий момент на выходном валу, Нм	Время поворота (0 – 90º), сек	Угол вращения	Напря- жение питания	Степень защиты	Масса, кг
40-50	HL – 05	15	10	0 – 90º	220 – 240B, 24В	IP – 67	2,2
40-65		30	20
80		50	30
80	HL – 10	50	13				4
			15
100 125		60	15
			20
		100	30
150 200	HL – 20	80	9		220 – 240В, 24В		7

Рекомендации по монтажу ПРЗ

Монтаж поворотных затворов следует производить только между фланцами воротниковыми (ГОСТ 12821).

• Использование фланцев с внутренним диаметром меньше номинального диаметра затвора может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора.

неправильно

• В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора, фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения.

неправильно

• Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3)

• Фланцы должны располагаться плоскопараллельно по отношению друг к другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.

• При установке дисковых поворотных затворов прокладки не используются.

• Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.

• Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.

• Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора.

• Отцентрируйте поворотный затвор и слегка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто».

• Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему периметру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться.
