Клапан импульсный ИК-3/10
Применение
Клапан
является исполнительным устройством
гидравлических регуляторов и устройств защиты,
предназначен для работы в качестве ускорителя в
схемах регулирования давления и автоматической
защиты (рассечки) тепловых сетей для увеличения
скорости срабатывания регулирующих клапанов
больших диаметров. Клапан может применяться как
исполнительное устройство в гидравлических
регуляторах давления, перепада давлений,
расхода, уровня в комплекте с прибором РД-3М.
Применение ИК-3/10 позволяет увеличить ресурс
исполнительных устройств и регулятора давления
РД-3М.

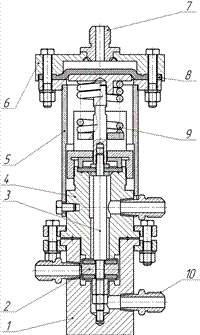

Устройство
|
 |
1 – Нижний корпус клапана
2 – Узел
клапана
3 – Шток клапана
4 – Верхний корпус
клапана
5 – Стакан
6 – Крышка клапана
7 – Штуцер ввертный
8 – Мембрана
9 – Пружина
10 – Штуцер (3 шт.) |
Принцип работы
Принцип
действия клапана заключается в изменении расхода
проходящей через него среды в зависимости от
изменения величины разницы давлений Рх1
– Рр.
Усилие от действия давления Рх1 на
мембрану уравновешивается пружиной. Отклонение
регулируемого параметра в ту или другую сторону
нарушит указанное равновесие и изменит величину
командного давления. Это приведет к перемещению
клапана и изменению величины расхода. Клапан
ИК-3/10 является исполнительным устройством для
режима регулирования заданного
параметра.
Положение и способ монтажа
Установка клапана и монтаж подводящих линий
производится в строгом соответствии с принятой
схемой регулирования. Клапан устанавливается в
вертикальном положении на горизонтальном участке
трубопровода, удобном для обслуживания и
проведения ревизий. Перед включением клапана в
работу необходимо продуть все подводящие линии.
Технические характеристики ИК-3/10
|
Регулируемая среда |
вода, пар, воздух |
|
Диаметр условного прохода, Ду, мм |
10 |
|
Рабочее давление среды, Ру, МПа
(кгс/см2):
регулирующей
(рабочей) |
до 1,0 (10) |
|
Температура среды, °С:
регулирующей (рабочей) |
до 80 |
|
Габаритные размеры, мм |
99х98х235 |
|
Масса, кг, не более |
3,5 |

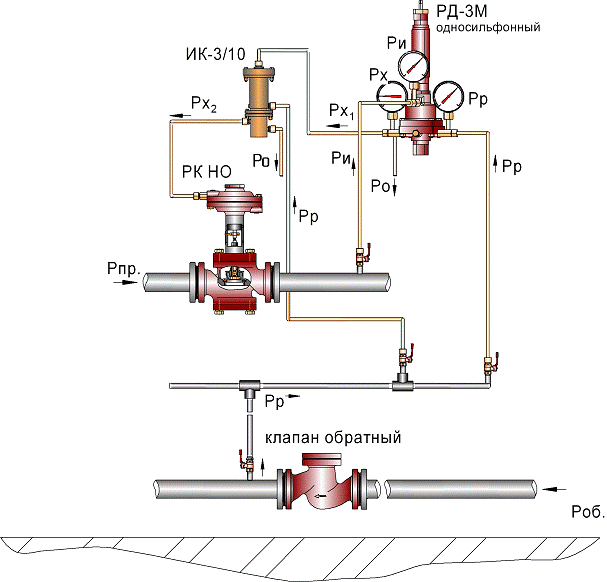

Схема применения
импульсного клапана ИК-3/10 в качестве
ускорителя регулятора давления на подающем
водоводе
Схема регулирования давления «после
себя»*
* При повышении давления после клапана РК на
подающем трубопроводе резко возрастает давление
Ри, которое, действуя на чувствительный элемент
РД-3М, перекрывает в нем слив Ро, вследствие
чего давление Рх1 воздействует на
ИК-3/10. Командное давление Рх2 от
ИК-3/10 в ускоренном режиме поступает в
гидропривод клапана РК, заставляя его более
эффективно регулировать давление среды. |
