Клапан импульсный ИК-25
Применение
Клапан является исполнительным
устройством гидравлических регуляторов и устройств
защиты, предназначен для работы в качестве ускорителя в
схемах регулирования давления и автоматической защиты
(рассечки) тепловых сетей для увеличения скорости
срабатывания регулирующих клапанов больших размеров.
Клапан может применяться как исполнительное устройство в
гидравлических регуляторах давления, перепада давления
расхода, уровня или температуры непрямого действия в
комплекте с приборами РД-3М или ПТ-1, а также как
разделительное трехходовое исполнительное устройство.

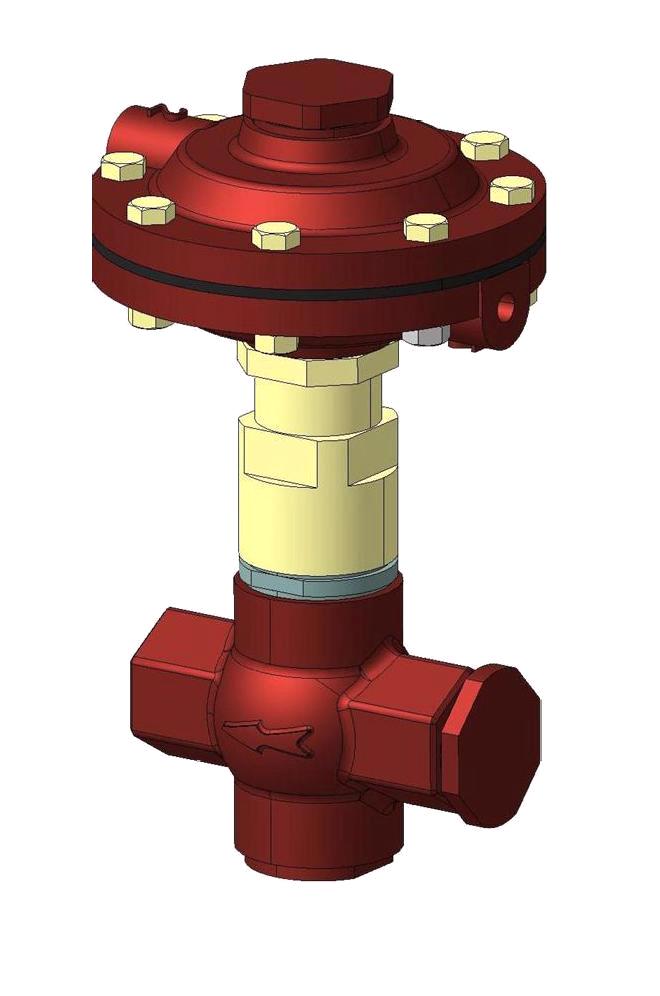

Клапан импульсный ИК-25
Устройство
|
 |
1 - Пробка
2 - Затвор
3 - Седло
4 - Корпус
5 - Сальниковый узел
6 - Пружина
7 - Шток
8 - Гидропривод
9 - Штуцер
10 - Пробка |
Принцип работы
Принцип действия
клапана заключается в изменении расхода, проходящей
через него среды, в зависимости от изменения величины
командного давления Рх, поступающего в гидропривод
клапана от приборов РД-3М или ПТ-1.
Положение и способ монтажа
Для
подсоединения командного давления (Рх)
рекомендуется трубка Днар=10 мм, Двн=8мм,
L= 500 мм из монтажного комплекта.
Все линии, соединяющие запорные вентили с красномедными
трубками прибора, выполняются стальными трубами (труба
Ц-Р-15х2,8 ГОСТ 3262-75) с использованием специального
переходника. Перед клапаном рекомендуется устанавливать
фильтр сетчатый ФСФ.
Технические
характеристики ИК-25
|
Регулируемая среда |
сетевая вода |
|
Диаметр условного прохода, Ду, мм |
25 |
|
Условное давление среды, Ру, МПа:
Регулируемой
Регулирующей (рабочей) |
≥ 1,6
≥ 1,0 |
|
Температура среды, 0С:
Регулируемой
Регулирующей |
≥ 180
≥ 70 |
|
Коэффициент пропускной способности, Kv, м3/ч |
8±2 |
|
Габаритные размеры, мм |
170х293х321 |
|
Масса, кг |
11,5 |
Схема монтажа ИК-25
|
Схема монтажа ИК-25 как исполнительного
устройства |
Схема монтажа ИК-25, как трехходового
устройства |
|
 |
 |
|
