Регулятор давления РД-3М

Применение

Регулятор предназначен для работы в комплекте с исполнительными устройствами (клапанами и регуляторами) для регулирования давления, расхода, уровня и перепада давления жидких неагрессивных сред в системах теплоснабжения и на энергетических объектах. В комплекте с исполнительными устройствами он может также выполнять функции защиты объектов при аварийном нарушении гидравлических режимов.

Схемы автоматизации систем теплоснабжения и энергетических объектов

Схемы автоматизации насосных станций с пьезометрическими графиками давления

Схемы применения регулятора давления, регулятора подпора-рассечки и регулятора перепуска для автоматизации насосных станций

Регулятор выпускается 2-х модификаций:

· в односильфонном исполнении – применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в емкостях (по давлению) и работает с регулирующими или исполнительными клапанами

· в трехсильфонном исполнении – применяется как регулятор давления, перепада давления, расхода на трубопроводах и уровня в емкостях (по перепаду давления) и работает с регулирующими и исполнительными клапанами

Регулятор давления РД-3М

Регулятор давления РД-3М

Устройство

Регулятор РД-3М состоит из 3-х основных узлов:

· камеры импульсной

· клапанка управляющего

· узла настройки

1 - Фильтр

2 - Стакан

3 - Клапанок управляющий

4 - Основание

5 - Камера импульсная

6 - Сильфон

7 - Штуцер

8 - Пружина настроечная

9 - Винт настроечный

Принцип работы

Принцип действия регулятора основан на преобразовании механических перемещений чувствительного элемента в соответствующее изменение командного (управляющего) давления Рх за счет изменения импульсного давления Рu. Эти перемещения возникают от нарушения равновесия между усилием настроечной пружины и усилием чувствительного элемента под действием импульсного давления Рu при его изменениях от заданного значения.

При повышении импульсного давления Рu в импульсной камере сжимается чувствительный элемент, растягивая настроечную пружину. Чувствительный элемент воздействует на управляющий клапанок, который закрывает отверстие в седле сброса Ро рабочего давления Рр. В результате этого подается командное давление Рх в привод регулирующего (исполнительного) клапана. Клапан, получив командное давление Рх, изменяет импульсное давление Рu, а следовательно и регулируемый параметр (давление, перепад давления, уровень и расход) до заданного значения.

Положение и способ монтажа

Регулятор устанавливается в вертикальном положении, прикрепленном к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий. В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должны устанавливаться запорные вентили. Монтаж прибора производить над исполнительным устройством, но не выше 1 метра над ним. Технические характеристики РД-3М

Регулируемая и регулирующая среда

Сетевая вода в системах теплоснабжения и водоснабжения

Условное давление регулируемой среды, МПа

1,6

Температура:

регулируемой среды, ºС

регулирующей среды, ºС



до 180

до 150

Пределы настройки, МПа

0,01…0,1; 0,06…0,25; 0,1…0,6; 0,4…1,6

Зона нечувствительности:

давления, перепада давления, % от верхнего предела настройки уровня, мм вод. ст



до 2,5

до 40

Зона пропорциональности:

давления, перепада давления, % от верхнего предела настройки

уровня, мм вод. ст



до 25

до 400

Закон регулирования

пропорциональный

Габаритные размеры, мм

500х245х175

Масса, кг

не более 9

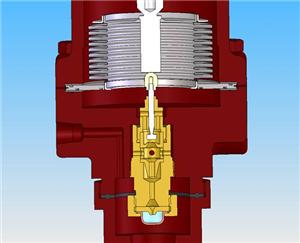

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в трехсильфонном исполнении

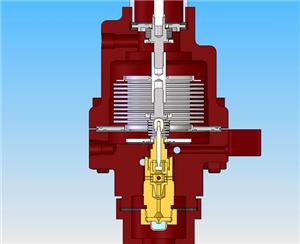

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в односильфонном исполнении

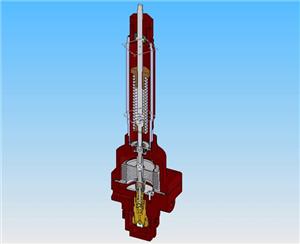

Регулятор РД-3М (модернизированный) в трехсильфонном исполнении в разрезе

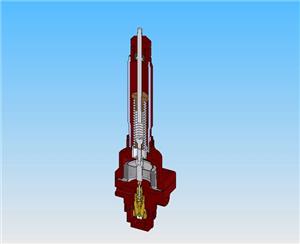

Регулятор РД-3М (модернизированный) в односильфонном исполнении в разрезе


Заказать РД-3М Регулятор давления

  Тел.(4812)386407, 386663, 387597. Факс(4812)385745
