Преобразователь температуры ПТ
Применение

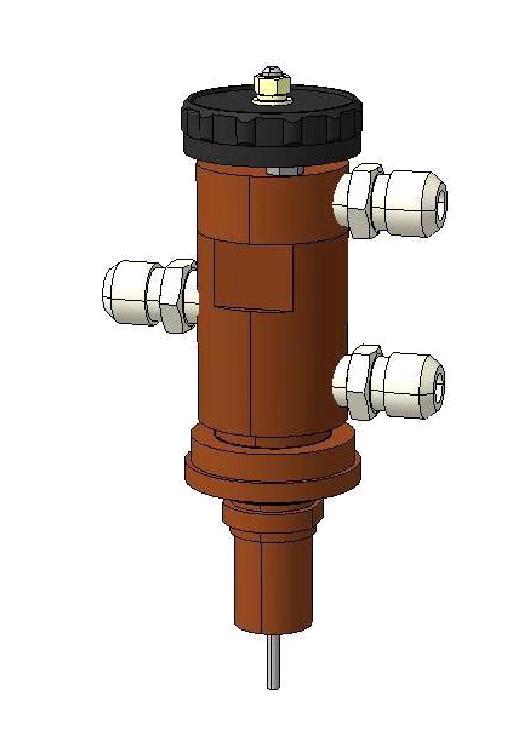

Преобразователь температуры ПТ-1
является чувствительно-усилительным элементом
гидравлических регуляторов температуры непрямого
действия.
Предназначен:
- для автоматизации в
комплекте с исполнительными устройствами (клапанами)
закрытых и открытых систем горячего водоснабжения,
- для автоматизации закрытых систем горячего
водоснабжения совместно с
клапанами РК-2, ИК-25,
регулятором УРРД и другими подобными исполнительными
устройствами,
- для автоматизации открытых систем горячего
водоснабжения и смесительных
установок в качестве
неотъемлемого узла регулятора температуры РТ-ГВ,
- для автоматизации различных технологических процессов.
|
 |
|
Преобразователь температуры ПТ-1 |
Устройство
|
 |
1 – термобаллон
2 – болт
3 – бобышка
4 – вилка
5 – втулка
6 – гайка
7 – колпак
8 – корпус
9 – корпус
10 – пружина
11 – проходник
12 – сопло
13 – штырь |
Принцип работы
Принцип действия
преобразователя основан на преобразовании перемещений
сильфона термобаллона, возникающих при изменении
температуры регулируемой среды в соответствующее
изменение командного давления Рх, подаваемого в
мембранный гидропривод исполнительного устройства.
Перед регулятором рекомендуется устанавливать фильтр
сетчатый ФСФ. В точках забора и возврата рабочей среды
устанавливаются запорные вентили.
Положение и
способ монтажа
Место установки преобразователя выбирается вблизи
исполнительного устройства с учетом удобства
обслуживания и проведения наладочных работ при
наименьшей длине соединительных линий.
Соединительные
линии рекомендуется выполнять медными трубками Днар=10
мм, Двн=8мм, L= 500 мм из монтажного комплекта. Все
линии, соединяющие запорные вентили с красномедными
трубками прибора, выполняются стальными трубами (труба
Ц-Р-15х2,8 ГОСТ 3262-75) с использованием специального
переходника. Пример монтажа показан на рисунке 3.
|
 |
|
Пример монтажа преобразователя на
трубопроводе. |
Основные технические характеристики регулятора ПТ-1.
|
регулируемая среда |
вода |
|
Условное давление
среды, Ру, МПа (кгс/см²)
Регулирующей
Регулируемой |
0,2-1,0 (2-10)
1,6
(16) |
|
Расход регулирующей
среды, м³/ч |
0,01 |
|
Зона
пропорциональности, °С не более |
до 6 |
|
Зона
нечувствительности, °С не более |
до 0,6 |
|
Пределы настройки
преобразователя ПТ-1-1, °С |
от 40 до 70 |
|
Пределы настройки
преобразователя ПТ-1-2, °С |
|
|
Постоянная времени,
с, не более |
25 |
|
Масса, кг, не более |
1,5 |
|
Габаритные размеры,
мм |
48×100×160 |
|
