Клапан регулирующий РК

Применение

Кланан РК является исполнительным устройством гидравлических регуляторов (РД-3М; ПТ-1), предназначенных для регулирования давления, температуры, расхода и уровня в теплофикационных системах с защитой их при нарушении гидравлического режима и для регулирования указанных параметров жидких неагрессивных сред в различных технологических процессах.

Клапан РК состоит из регулирующего клапана и мембранного исполнительного механизма.

Исполнение: НО - нормально открытое, НЗ - нормально закрытое.

Диаметр условного прохода Ду, мм: 25; 32; 50; 65; 80; 100; 150.

Условия эксплуатации

· Температура окружающей среды от 5ºС до 50ºС

· Относительная влажность воздуха до 80 % при температуре 35ºС

· Регулируемая среда – сетевая вода и пар систем водоснабжения и теплоснабжения

· Условное давление 1,6 МПа

Устройство

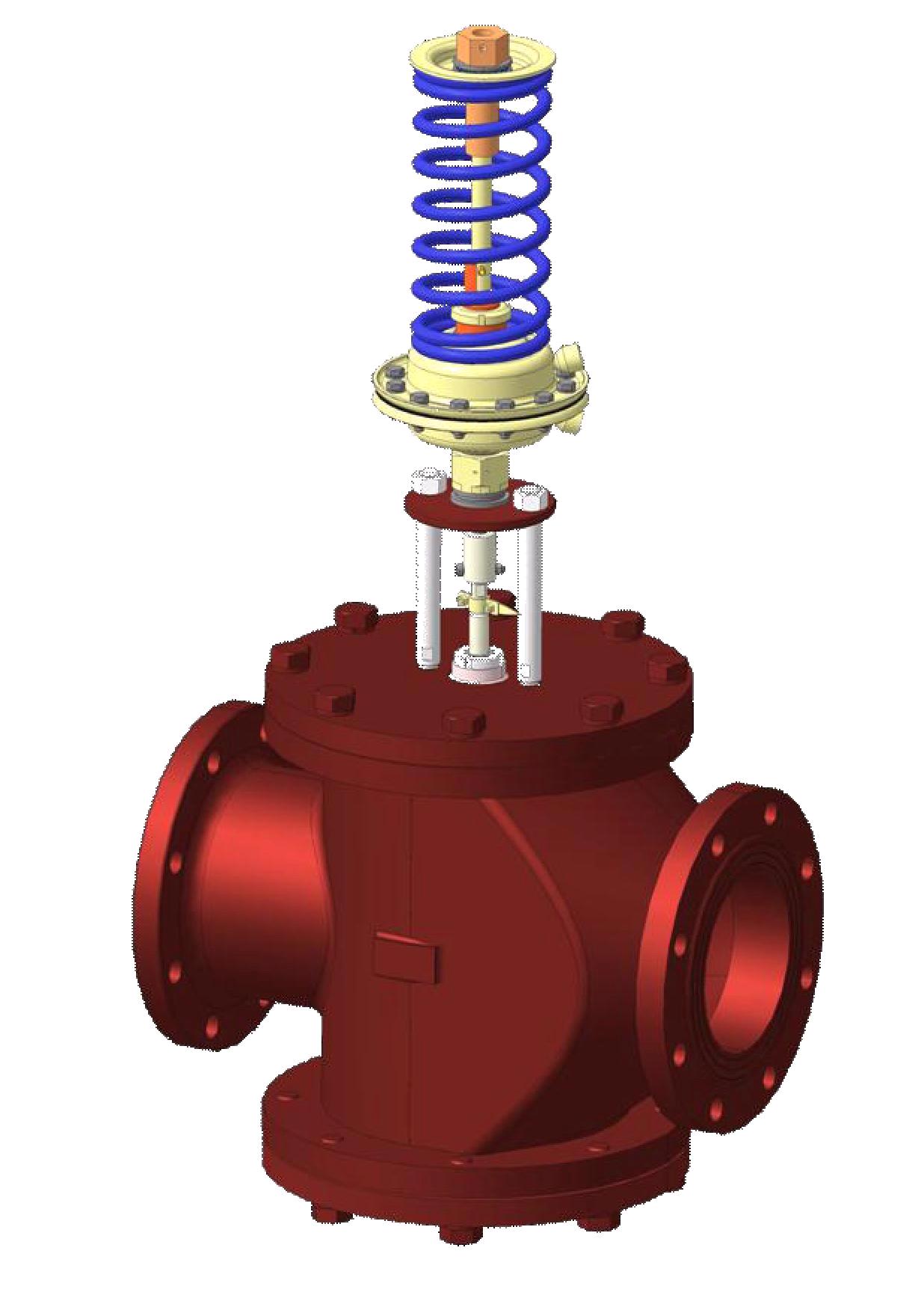

1 - Корпус клапана

2 - Затвор клапана

3 - Шток клапана

4 - Привод гидравлический мембранный

Принцип работы

Принцип действия клапана основан на изменении площади сечения проходных отверстий, и соответственно, расхода среды, проходящей через корпус клапана в зависимости от перемещения затворов.

Движение затвору сообщается через шток от мембраны под воздействием командного давления, подведенного через штуцер.

Положение и способ монтажа:

Регулирующий клапан РК устанавливается в любом положении на горизонтальном или вертикальном участке трубопровода, так, чтобы направление течения рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед клапаном рекомендуется устанавливать сетчатый фильтр ФСФ.

Технические характеристики
