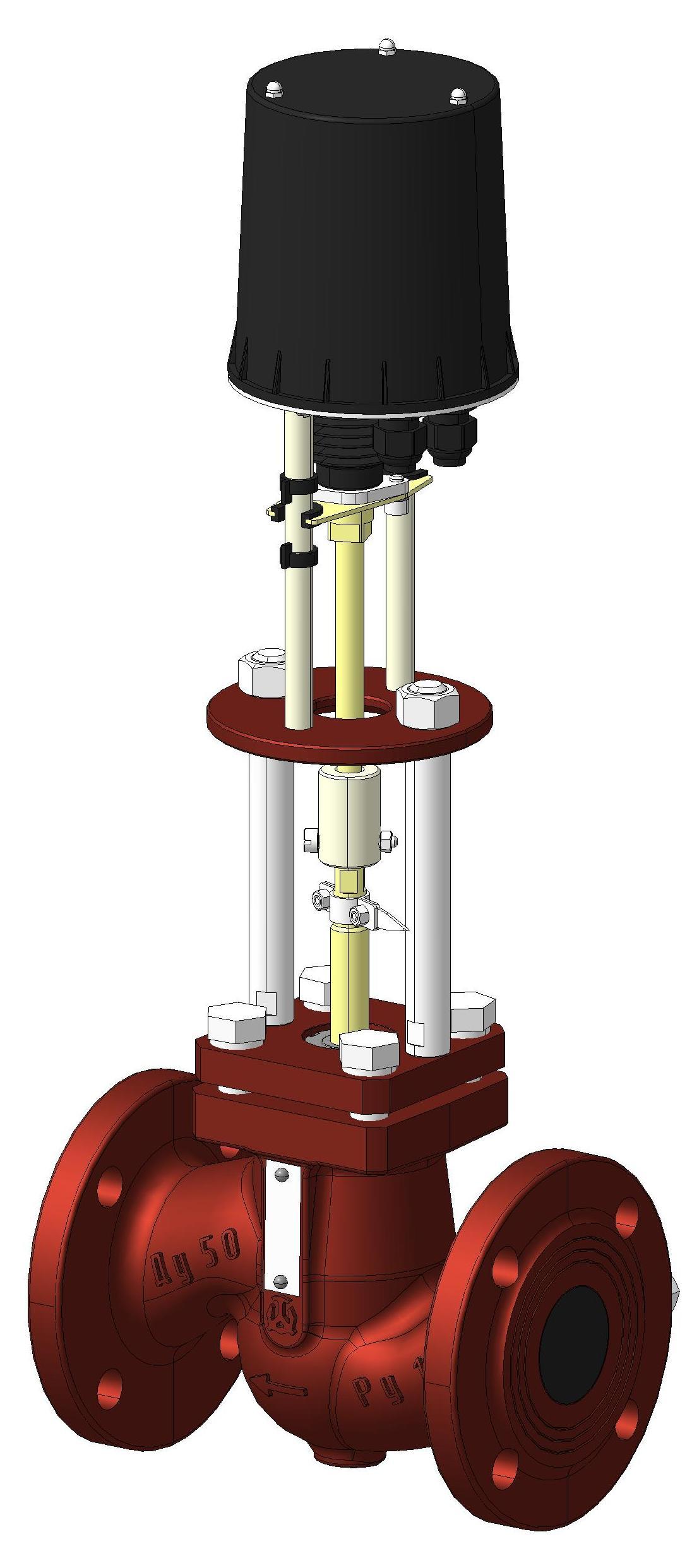

Клапан регулирующий с электроприводом РКЭП (25ч945нж)

Применение

Клапан регулирующий с электроприводом РКЭП используется в качестве регулирующего прибора для управления системами отопления и водоснабжения, а также в технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Условия эксплуатации

· Температура окружающей среды от 5ºС до 50ºС

· Относительная влажность воздуха до 80 % при температуре 35ºС

· Регулируемая среда – сетевая вода систем теплоснабжения и водоснабжения до 150ºС

· Условное давление 1,6 МПа

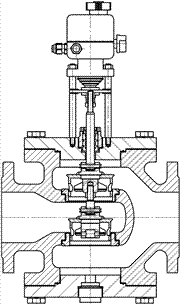

Устройство

Принцип работы

Принцип действия клапана основан на изменении сечения проходного отверстия, и соответственно расхода среды, проходящей через корпус клапана в зависимости от перемещения затвора. Движение затвору сообщается через шток от электропривода под воздействием командного сигнала Рх от управляющих систем.

Положение и способ монтажа

Клапан РКЭП устанавливается на горизонтальном участке трубопровода, в месте удобном для проведения обслуживания и ревизии, электроприводом вверх. При установке клапана направление входа среды определяется стрелкой на корпусе.

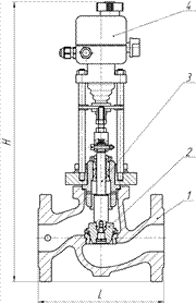

*d/n – диаметр крепежного отверстия/количество отверстий

**D1 – диаметр уплотнительной поверхности

Электроприводы

Регулирующие клапаны могут оснащаться электрическими приводами Regada и TA Hydronics.
