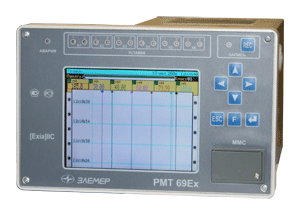

Регистраторы
многоканальные безбумажные РМТ 69, РМТ 69Ех, РМТ 69А
 Назначение
Регистраторы многоканальные безбумажные РМТ 69 предназначены для
измерения, регистрации и контроля температуры и других неэлектрических величин
(частоты, давления, расхода, уровня и прочих), преобразованных в электрические
сигналы силы, напряжения постоянного тока и активное сопротивление постоянного
тока.
Регистраторы многоканальные предназначены
для использования в различных технологических процессах энергетики, металлургии,
химической промышленности и т.д.
Функциональные возможности
	-

Регистраторы имеют 6 аналоговых и 8
	дискретных гальванически развязанных входов;
	-

В РМТ 69 на цветном мониторе
	отображаются результаты измерения и состояние дискретных входов в виде
	графика, гистограмм или таблицы;
	-

В приборе применена параллельная
	обработка сигналов по измерительным каналам, цикл опроса всех каналов около
	1 секунды;
	-

Является микропроцессорным
	переконфигурируемым потребителем прибором.
	-

Конфигурация РМТ 69 осуществляется
	потребителем с кнопочной клавиатуры, либо по интерфейсу RS 232 или RS 485
	(прибор имеет комбинированный интерфейс) c помощью специальной программы или
	через MultiMediaCard (MMC) карты;
	-

Прибор сохраняет установленные
	параметры конфигурации при выключении питания;
	-

Для объединения большого количества
	приборов в сеть можно воспользоваться преобразователем интерфейса ПИ 232 /
	485;
	-

Регистратор многоканальный сохраняет в
	энергонезависимой памяти результаты измерений, состояние реле, состояние
	дискретных входов, текущее время. Запись ведётся в два кольцевых буфера:


		-

4 МБ  - запись осуществляется с
		периодом 1сек;
		-

60 МБ -  запись осуществляется с
		периодом, который задаст пользователь, от 1сек до 24 час;


	-

Просмотреть накопленные данные можно:


		-

На цветном мониторе регистратора;

		-

Переписать информацию на внешний
		компьютер по RS 232 или RS 485;
		-

Переписать информацию на MMC карту
		(карта находится в приемнике, расположенная на лицевой панели прибора) и
		через Card Reader перенести на внешний компьютер;


	-

В РМТ 69 имеются две программируемые
	уставки на каждый канал, на лицевой панели расположены 12 светодиодов,
	указывающих на срабатывание уставок, и два одиночных светодиода – «Авария» и
	 запись данных в память;
	-

Имеет 16 релейных выходов, имеющие
	свободную логику программирования;
	-

Иимеет встроенные блоки питания 24В
	(22мА) по каждому каналу, для питания датчиков с унифицированным выходным
	сигналом;
	-

Электромагнитная совместимость –
	группа исполнения III по устойчивости к помехам, критерий качества
	функционирования А или группа IV, критерий качества функционирования Б;

	-

Подсоединение измерительных цепей и
	цепей сигнализации к РМТ 69 осуществляется через разъёмные клемные колодки,
	под винт.

Тип исполнений
Технические характеристики
	Диапазоны измеряемых величин, НСХ
	первичных преобразователей, пределы допускаемой основной приведенной
	погрешности

		Диапазон измеряемых
		температур,
		oC |
		НСХ |
		Пределы допускаемой
		основной приведенной
		погрешности относительно НСХ, %, для индекса заказа |


		| A |
		B |


		| -50...+200 |
		50M,53П |
		+(0,15+*) |
		+(0,25+*) |


		| -50...+200 |
		100M,100П,Pt100 |
		+(0,1+*) |
		+(0,2+*) |


		-100...+600
		-200...+600*** |
		50П,100П,Pt100 |
		+(0,1+*)** |
		+(0,2+*)** |


		| -50...+1100 |
		ТЖК ЖК(J) |
		+(0,15+*) |
		+(0,25+*) |


		| -50...+600 |
		ТХК ХК(L) |


		| -50...+1300 |
		ТХК ХA(K) |


		| 0...+1700 |
		ТПП ПП(R) |


		| 0...+1700 |
		ТПП ПП(S) |


		| +300...+1800 |
		ТПР ПР(В) |


		| 0...+2500 |
		ТВР ВР(А-1) |


		| -50...+400 |
		ТМК МК(Т) |


		| -40...+1300 |
		ТНН НН(N) |


* - одна единица последнего разряда, выраженная в
процентах от диапазона измерения
** - за исключением диапазона (-50...+200оС)
*** - по отдельному заказу

		| Входной сигнал |
		Диапазон
		преобразования |
		Диапазон измерений |

		Переделы допускаемой основной приведенной погрешности по измеряемой
		величине,%, для индекса заказа |


		| для зависимости
		измеряемой величины от входного сигнала |


		| линейная |
		корнеизвлекающая |
		А |
		В |


		| Ток |
		0...5мА |
		0...5мА |
		0,1...5мА |
		+(0,1+*) |
		+(0,2+*) |


		| 4...20мА |
		4...20мА |
		4,32...20мА |
		+(0,075+*) |
		+(0,15+*) |


		| 0...20мА |
		0...20мА |
		0,4...20мА |


		| Напряжение |
		0...75мВ |
		0...75мВ |
		1,5...75мВ |
		+(0,1+*) |
		+(0,2+*) |


		| 0...100мВ |
		0...100мВ |
		2...100мВ |


		| Сопротивление |
		0...320 Ом |
		0...320 Ом |
		- |


	- Скорость графопостроения текущих результатов
	измерения выбирается из ряда: 10; 20; 60; 120; 240 мм./ час или 10; 20; 60;
	120; 240мм/мин;

	- Размеры жидкокристаллического экрана регистратора:


		- 320х240 точек;

		- 5,7 дюйма;



	- Питания от сети переменного тока: ~130…264, 50Гц;


	- Потребляемая мощность: 30ВА;

	- Время установления рабочего режима не более 30минут;


	- Изоляция  цепей дискретных входов, входных и
	интерфейсных электрических цепей между собой в зависимости от условий
	испытаний выдерживает в течение 1 мин действие испытательного напряжения
	практически синусоидальной формы частотой от 45 до 65Гц

		- 500В при температуре окружающего воздуха (20±5)
		ºС и относительно влажности от 30 до 80%;



	- Изоляция электрических цепей питания, электрических
	цепей сигнализации, цепей дискретных входов, входных и интерфейсных
	электрических цепей относительно корпуса (винта защитного заземления) в
	зависимости от условий испытаний выдерживают в течение 1 мин действие
	испытательного напряжения практически синусоидальной формы частотой от 45 до
	65Гц:

		- 1500В при температуре окружающего воздуха (20±5)
		ºС и относительно влажности от 30 до 80%;



	- Исполнительные реле каналов сигнализации обеспечивают
	коммутацию переменного тока сетевой частоты:

		- при напряжении 250 В до 5 А на активную нагрузку;


		- при напряжении 250 В до 2 А на индуктивную
		нагрузку (cos j ≥0,4);



	- Исполнительные реле каналов сигнализации обеспечивают
	коммутацию  постоянного тока:

		- при напряжении 250 В до 0,1 А на активную и
		индуктивную нагрузку;

		- при напряжении 30 В до 2 А на активную и
		индуктивную нагрузку.




Климатические условия эксплуатации
	- группа 3: 0…+40 ºС;

	- группа 4: -10…+50 ºС;

	- группа 5: -25…+50 ºС;

	- вид климатического исполнения TЗ: 0…50 ºС.


Степень защиты от пыли и влаги
	- Лицевая панель IP54;

	- Корпус IP20.


Габаритные размеры
	- Передняя панель – 226х145 мм

	- Монтажная глубина – 284 мм

	- Вырез в щите – 139х139 мм


Масса
не более 4 кг
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
