Клапан запорно-регулирующий c электроприводом ЗРК
(25ч945п)
Применение
Клапан запорно-регулирующий с
электрическим приводом 25ч945п предназначен для
комплектации систем автоматического регулирования
тепловых процессов в контурах отопления, вентиляции,
водоснабжения, в качестве исполнительного устройства и
для дистанционного управления расходом среды.
Условия эксплуатации
· Температура
окружающей среды от 5ºС до 50ºС
· Относительная влажность воздуха до 80 % при
температуре 35ºС
· Регулируемая среда – сетевая вода
систем теплоснабжения и водоснабжения до 150ºС
· Условное давление 1,6 МПа

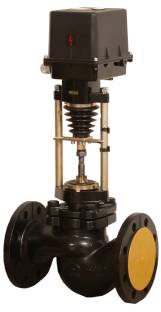

Клапан запорно-регулирующий с электрическим
приводом
Устройство
|
1 – Корпус клапана
2 – Затвор
3 – Шток
4 – Электропривод |
Принцип работы
Принцип действия клапана основан на изменении сечения
проходного отверстия, и соответственно расхода среды,
проходящей через корпус клапана в зависимости от
перемещения затвора. Движение затвору сообщается через
шток от электропривода под воздействием командного
сигнала Рх от управляющих систем.
Положение и способ монтажа
Клапан
устанавливается на горизонтальном участке трубопровода,
в месте удобном для проведения обслуживания и ревизии,
электроприводом вверх. При установке клапана направление
входа реды определяется стрелкой на корпусе.
Технические характеристики и габаритные
размеры запорно-регулирующих клапанов
Исполнение затвора |
Ду, мм |
Условная пропускная
способность, Kv ± 10%, м3/ч |
L, мм |
H, мм
|
Присоединительные размеры
фланца, мм |
Масса клапана, кг
|
Фланцы по
ГОСТ 12815-80 |
d/n*
мм/отв. |
D1**
мм |
|
25 |
2,5; 4,0; 6,3; 10 |
160 |
585 |
115 |
14/4 |
85 |
15 |
32 |
6,3; 10; 16 |
180 |
600 |
135 |
18/4 |
100 |
17 |
50 |
16; 25; 40 |
230 |
620 |
160 |
18/4 |
125 |
19 |
65 |
25; 40; 63 |
290 |
670 |
180 |
18/4 |
145 |
27 |
*d/n – диаметр крепежного отверстия/количество
отверстий
**D1 – диаметр уплотнительной поверхности
Электроприводы
Запорно-регулирующие клапаны могут оснащаться
электрическими приводами Regada и
TA Hydronics. |
