Серия малогабаритных датчиков-реле ДЕ-57
Назначение
Датчики предназначены для использования в
автоматических и автоматизированных системах контроля,
управления и регулирования давлений (избыточного и
вакуумметрического, а так же разницы давлений).
Контролируемая среда – воздух, газы и жидкости
неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой
резине.
Являются аналогами датчиков реле серии РУМД (ДД-1.6,
ДД-0.25, ДН-40, ДН-6, ДН-2.5, ДТ-40, ДТ-2.5). По
сравнению с серией РУМД габаритные размеры уменьшены не
менее чем в 5 раз, масса в три раза.
Разработанные датчики-реле имеют информационную шкалу
настройки.
В 2001 году датчики-реле ДЕ-57 удостоены награды
"Знак качества XXI века", также являются лауреатами
конкурса 100 лучших товаров России в 2000 году.
Продукция сертифицирована:
Сертификат
соответствия на датчики серии ДЕ-57
Основные технические характеристики
Датчики-реле предназначены для работы в условиях:
-
температура окружающей среды от -30 до +50о
С;
- относительная влажность (95±3)% при температуре 35о
С;
- вибрация частотой до 25 Гц, с амплитудой не более
0,1 мм.
|
Обозначение |
Пределы уставок |
Величина зоны возврата |
Давление перегрузки |
габаритные размеры, мм не более |
Масса кг, не более |
|
Датчики-реле давления, кПа
(кгс/см²) |
|
ДЕ 57-1600 |
400-1600
(4-16) |
160
(1,6) |
2000
(20) |
27×31×120 |
0,15 |
|
ДЕ 57-600 |
100-600
(1-6) |
160
(1,6) |
1200
(12) |
27×31×120 |
0,15 |
|
ДЕ 57-200 |
20-200
(0,2-2) |
25
(0,25) |
400
(4) |
27×31×120 |
0,15 |
|
Датчики-реле напора, кПа
(кгс/м²) |
|
ДЕ 57-40 |
4-40
(400-4000) |
5
(500) |
80
(8000) |
Ø 60×130 |
0,25 |
|
ДЕ 57-6 |
0,6-6
(60-600) |
0,6
(60) |
18
(1800) |
Ø 95×130 |
0,25 |
|
ДЕ 57-2,5 |
0,04-2,5
(4-250) |
0,25
(25) |
10
(1000) |
Ø 142×130 |
0,4 |
|
Датчик-реле тяги, кПа (кгс/м²) |
|
ДЕ 57-40Т |
4-40
(400-4000) |
5
(500) |
80
(8000) |
Ø 60×130 |
0,25 |
|
ДЕ 57-6Т |
0,6-6
(60-600) |
0,6
(60) |
18
(1800) |
Ø 95×130 |
0,25 |
|
ДЕ 57-2,5Т |
0,04-2,5
(4-250) |
0,25
(25) |
10
(1000) |
Ø 142×130 |
0,4 |
|
Датчик-реле перепада напора, кПа
(кгс/м²) |
|
ДЕ 57-2,5ПН |
0,1-2,5
(10-250) |
0,25
(25) |
10
(1000) |
Ø 200×165 |
1,4 |
Монтаж датчика-реле
На объекте датчики-реле устанавливаются в вертикальном
положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН).
Штуцер поставляется в комплекте.
В качестве уплотнения
под штуцер применяются прокладки в виде шайб из свинца,
фибры, кожи, мягкой меди и другое.
Процедура монтажа датчика-реле ДЕ-57-2ПН выглядит
следующим образом:
Закрепить прибор на кронштейне;
Подсоединить к нему трубопровод, предварительно
развальцевать конец трубки по
уплотнительному кольцу
подсоединительного штуцера.
Подключение датчика-реле в электрическую цепь
производиться по нижеприведенной электрической схеме,
проводами сечением 0,5¸1,6 мм.
|
 |
|
Схема электрическая
подключения |
|
номер провода |
цвет изоляции |
Допускаемая замена по цвету изоляции |
|
1 |
черный |
фиолетовый, коричневый |
|
2 |
красный |
розовый, желтый, оранжевый |
|
3 |
белый |
синий, голубой, зеленый |
Фотографии приборов
|
 |
|

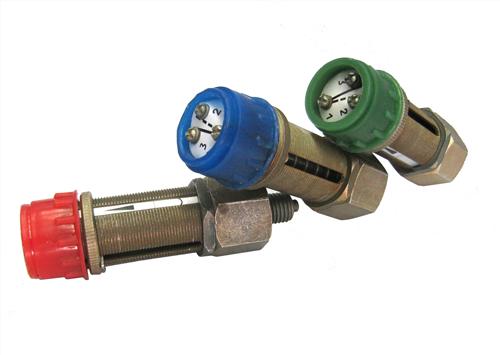

Датчик-реле давления
ДЕ57-200 |
|
 |
|

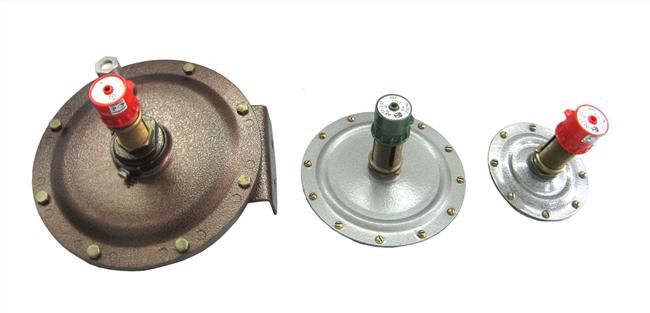

Датчики-реле давления
ДЕ57-2,5ПН, ДЕ57-2,5Т, ДЕ57-6Т |
|
