Ряд малогабаритных датчиков-реле РУМД
Назначение
Датчики-реле ТУ
25-02.160217-83 предназначены для использования в
автоматических и автоматизированных системах контроля,
управления и регулирования избыточного и
вакуумметрического давления, а также разности давлений.
В зависимости от величины контролируемого давления
датчики-реле подразделяются на:
|
датчики-реле напора |
ДН-2,5; ДН-6; ДН-40 |
|
датчики-реле тяги |
ДТ-2,5; ДТ-40 |
|
датчики-реле давления |
ДД-0,25; ДД-1,6 |
|
датчики-реле перепада
напора |
ДПН-2,5 |
|
датчики-реле напора и
тяги |
ДНТ-1 |
Выпускаются датчики-реле как в общепромышленном
исполнении, так и в исполнении для АЭС.
Продукция сертифицирована:
Сертификат
соответствия на датчики серии РУМД
Основные технические характеристики
Контролируемая среда – воздух, газы и жидкости,
неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой
резине.
Датчики-реле предназначены для работы в
условиях:
- температура окружающей среды от -30 до +50о
С;
- относительная влажность (95±3)% при температуре
35о С;
- вибрация частотой до 25 Гц, с амплитудой не более 0,1
мм.
|
Величина зоны
возврата, % от верхнего предела уставки (кроме
ДНТ-1),
Не более
Для ДНТ-1 |
10
25 |
|
Коммутируемая
мощность
Переменного тока, В*А
Постоянного тока, Вт |
300
70 |
|
Напряжение
переменного тока, В до
Постоянного, В |
250
30 |
|
Тип |
Пределы уставок |
Давление перегрузки |
Габаритные размеры, мм не более |
Масса кг, не более |
Аналог из серии ДЕ57, ДЭМ |
|
D |
H |
|
ДН-2,5 |
0,04-2,5 кПа |
10 кПа |
235 |
180 |
1,9 |
ДЕ 57-2,5 |
|
4-250 кгс/м² |
1000 кгс/м² |
|
ДН-6 |
0,6-6 кПа |
18 кПа |
235 |
180 |
1,9 |
ДЕ 57-6 |
|
60-600 кгс/м² |
1800 кгс/м² |
|
ДН-40 |
0,4-40 кПа |
80 кПа |
55 |
160 |
0,6 |
ДЕ 57-6 |
|
40-4000 кгс/м² |
8000 кгс/м² |
ДЕ 57-40 |
|
ДТ-2,5 |
0,04-2,5 кПа |
10 кПа |
235 |
180 |
1,9 |
ДЕ 57-2,5Т |
|
4-250 кгс/м² |
1000 кгс/м² |
|
ДТ-40 |
0,4-40 кПа |
80 кПа |
55 |
160 |
0,6 |
ДЕ 57-6Т |
|
40-4000 кгс/м² |
8000 кгс/м² |
ДЕ 57-40Т |
|
ДД-0,25 |
0-0,25 МПа |
0,35 МПа |
55 |
160 |
0,6 |
ДЕ 57-200 |
|
0-2,5 кгс/см² |
3,5 кгс/см² |
|
ДД-1,6 |
0,2-1,6 МПа |
2 МПа |
55 |
160 |
0,6 |
ДЕ 57-600 |
|
2-16 кгс/см² |
20 кгс/см² |
ДЕ 57-1600 |
|
ДПН-2,5 |
0,1-2,5 кПа |
10 кПа |
235 |
165 |
1,9 |
ДЕ 57-2,5ПН |
|
10-250 кгс/м² |
1000 кгс/м² |
|
ДНТ-1 |
0,1-0-1,0 кПа |
10 кПа |
235 |
180 |
1,9 |
ДЭМ-107 |
|
10-0-100 кгс/м² |
1000 кгс/м² |
Монтаж датчиков реле:
Датчик-реле на объекте устанавливается в вертикальном
положении штуцером вниз.
Присоединение датчиков-реле
ДН-40, ДТ-40, ДД-0,25, ДД-1,6 производить с помощью
штуцера М 12×1,5. В качестве уплотнения применять
прокладки в виде шайб из свинца, фибры, кожи или мягкой
меди.
Датчики-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5, ДНТ-1 для
настенного монтажа крепятся посредством кронштейна двумя
болтами М8.
Подвод контролируемой среды рекомендуется
производить медной или стальной трубками Ø10×1.
Подключение датчика-реле к электрической цепи
осуществляется по нижеприведенной электрической схеме
|
 |
|
Схема электрическая подключения |
|
Номер провода |
Цвет изоляции |
Допускаемая замена по цвету изоляции |
|
1 |
черный |
фиолетовый, коричневый |
|
2 |
красный |
розовый, желтый, оранжевый |
|
3 |
белый |
синий, голубой, зеленый |
Фотографии приборов
|

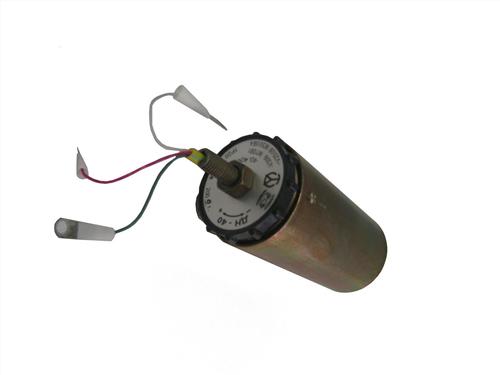

-en.jpg "Датчик-реле давления ДН-40") |
|
Датчик-реле давления ДН-40 |
|
 |
|

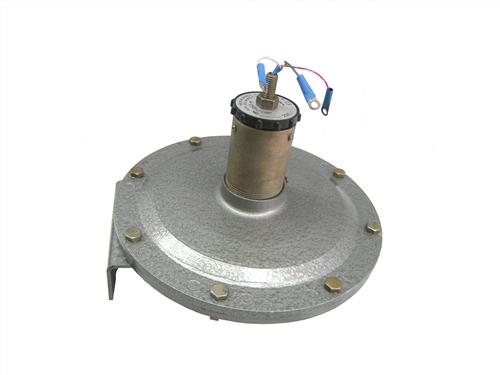

Датчик-реле давления
ДТ-2,5 |
|
