Датчики-реле давления ДРД

Датчики-реле давления ДРД предназначены для использования в системах контроля, управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги) газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком природного, сжиженного газа, воздуха и другими газообразными неагрессивными средами.

Датчики-реле давления ДРД применяются: для эксплуатации в нерегулярно отапливаемых помещениях в условиях умеренного климата.

Датчики-реле давления ДРД

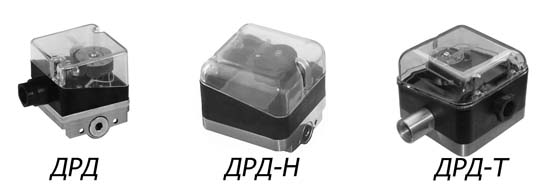

Рис.1 Датчики реле давления ДРД

Обозначаются датчики-реле давления ДРД:

ДРД - Х Х Х

1 2 3 4 5

1 — ДРД — обозначение серии

2 — Дефис

3 — Верхний предел уставки давления (мбар)

4 — Исполнение датчика: Н — для избыточного давления; Т — для вакуумметрического давления

5 — Тип настройки датчика: А — на повышение измеряемого давления Б — на понижение измеряемого давления

Обозначение при заказе: Датчик-реле ДРД-120 А ТУ РБ 200020142.025-2000

Детали датчика выполнены из коррозионностойких материалов (алюминий, латуни, пластмасса, маслобензиностойкая резина). Мембрана изготовлена из прорезиненной ткани и выдерживает давление до 2 кгс/см2. Нижняя часть корпуса выполнена из алюминиевого сплава, крышка – из прочной пластмассы. Величина давления срабатывания устанавливается с помощью винта со шкалой. Электрические привода присоединяются контактными зажимными винтами.

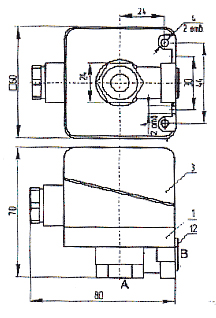

Датчики подключаются к системе с помощью резьбовых (G1/4) отверстий Аи В. При этом, если давление подается через отверстие А, отверстие В закрывается заглушкой и наоборот. Рекомендуется установка датчика в положении, когда мембрана расположена вертикально ( на заводе – изготовителе датчик настроен для эксплуатации в этом положении).При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует другой настройки датчика.

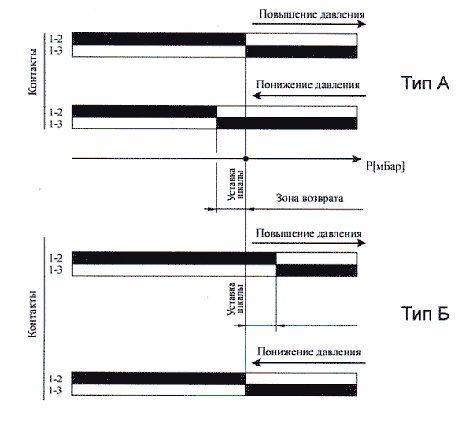

Рис.3 Диаграмма переключения датчиков-реле давления

К обслуживанию датчиков допускается персонал, изучивший их устройство и руководство по эксплуатации.
