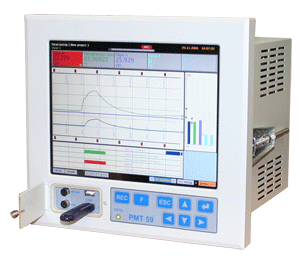

Регистраторы
многоканальные безбумажные РМТ 59, РМТ 59Ех, РМТ 59А
 Назначение
Регистраторы многоканальные безбумажные РМТ 59 предназначены для
измерения, регистрации и контроля температуры и других неэлектрических величин
(частоты, давления, расхода, уровня и прочих), преобразованных в электрические
сигналы силы, напряжения постоянного тока и активное сопротивление постоянного
тока.
Регистраторы многоканальные предназначены
для использования в различных технологических процессах энергетики, металлургии,
химической промышленности и т.д.
Функциональные возможности
-
Регистратор многоканальный имеет:
-
от 6 до 42 гальванически
развязанных аналоговых входов;
-
от 0 до 48 гальванически
развязанных дискретных входов;
-
от 0 до 48 гальванически
развязанных релейных выходов.
-
Прибор имеет гибкую модульную
структуру (комбинацию и 7 модулей аналоговых и дискретных входов и релейных
выходов);
-
Результаты измерений отображаются на
дисплее в виде чисел, графиков, гистограмм в различных сочетаниях.
Количество экранных форм и вид отображения данных на каждой экранной форме
конфигурируется пользователем. Переключение между экранными формами
осуществляется с клавиатурыприбора. Максимальное количество экранных форм -
10;
-
В РМТ 59 примененна паралельная
обработка сигналов по измерительным каналам, цикл опроса всех каналов около
1 секунды;
-
РМТ 59 является микропроцессорным
переконфигурируемым потребителем прибором;
-
Конфигурация осуществляется
потребителем с кнопочной клавиатуры, либо по интерфейсу RS 232 или RS 485
(прибор имеет комбинированный интерфейс) с помощью специальной программы или
через USB Flash card;
-
Для объединения большого количества
приборов в сеть можно воспользоватся преобразователем интерфейса ПИ 232/485;
-
Регистратор сохраняет в
энергонезависимой Flash-памяти (240Мб) результаты измерений, состояние реле,
состояние дискретных входов, текущее время;
-
Посмотреть накопленные в регистраторе
данные можно:
-
Регистратор многоканальный сохраняет
установленные параметры конфигурации при выключении питания;
-
В РМТ 59 имеются от 0 до 10
программируемых уставок на каждый канал;
-
Имеет релейные выходы, имеющие
cвободную логику программирования;
-
Имеет встроенные блоки питания 24В
(22мА) по каждому каналу, для питания датчиков с унифицированными выходными
сигналами;
-
В приборе имеется резервное питание
24В постоянного тока;
-
Регистратор многоканальный может
комплектоваться модулем резервного аккумуляторного питания, который
обеспечивает полную работоспособность прибора (типовое время - 2 мин) при
отсутствии основного 220В и резервного 24В питания;
-
Присоединение измерительных цепей и
цепей сигнализации осуществляется через разъемные клеммные колодки под винт;
-
Электромагнитная совместимость -
группа III по устойчивости к помехам, критерий качества функционирования А
или группа IV, критерий качества функциониования Б.
Тип исполнений
-
Общепромышленное: РМТ 59;
-
Взрывозащищенное "искробезопасная
электрическая цепь" [Exia]IIC: РМТ 59Ex;
-
Повышенной надежности для эксплуатации
на объектах АЭС: РМТ 59А.
Технические характеристики
Диапазоны измеряемых величин, НСХ
первичных преобразователей, пределы допускаемой основной приведенной
погрешности
Диапазон измеряемых
температур,
oC |
НСХ |
Пределы допускаемой
основной приведенной
погрешности относительно НСХ, %, для индекса заказа |
| A |
B |
| -50...+200 |
50M,53П |
+(0,15+*) |
+(0,25+*) |
| -50...+200 |
100M,100П,Pt100 |
+(0,1+*) |
+(0,2+*) |
-100...+600
-200...+600*** |
50П,100П,Pt100 |
+(0,1+*)** |
+(0,2+*)** |
| -50...+1100 |
ТЖК ЖК(J) |
+(0,15+*) |
+(0,25+*) |
| -50...+600 |
ТХК ХК(L) |
| -50...+1300 |
ТХК ХA(K) |
| 0...+1700 |
ТПП ПП(R) |
| 0...+1700 |
ТПП ПП(S) |
| +300...+1800 |
ТПР ПР(В) |
| 0...+2500 |
ТВР ВР(А-1) |
| -50...+400 |
ТМК МК(Т) |
| -40...+1300 |
ТНН НН(N) |
* - одна единица последнего разряда, выраженная в
процентах от диапазона измерения
** - за исключением диапазона (-50...+200оС)
*** - по отдельному заказу
| Входной сигнал |
Диапазон
преобразования |
Диапазон измерений |
Переделы допускаемой основной приведенной погрешности по измеряемой
величине,%, для индекса заказа |
| для зависимости
измеряемой величины от входного сигнала |
| линейная |
корнеизвлекающая |
А |
В |
| Ток |
0...5мА |
0...5мА |
0,1...5мА |
+(0,1+*) |
+(0,2+*) |
| 4...20мА |
4...20мА |
4,32...20мА |
+(0,075+*) |
+(0,15+*) |
| 0...20мА |
0...20мА |
0,4...20мА |
| Напряжение |
0...75мВ |
0...75мВ |
1,5...75мВ |
+(0,1+*) |
+(0,2+*) |
| 0...100мВ |
0...100мВ |
2...100мВ |
| Сопротивление |
0...320 Ом |
0...320 Ом |
- |
- Скорость графопостроения текущих результатов
измерениявыбирается из ряда: 10; 20; 60; 120; 240мм/час или 10; 20; 60; 120;
240мм/мин;
- Размеры цветного жидкокристалического экрана:
- Напряжение питания: ~130...264В, (50+1)Гц;
- Потребляемая мощность: 65ВА;
- Время установления рабочего режима: не более 30
минут;
- Исполнительные реле каналов сигнализации обеспечивают
коммутацию переменного тока сетевой частоты:
- при напряжении 250В до 5А на активную нагрузку;
- при напряжении 250В до 2А на индуктивную нагрузку
(cos j ≥0,4)
- Исполнительные реле каналов сигнализации обеспечивают
коммутацию постоянного тока сетевой частоты:
- при напряжении 250В до 0,1А на активную и
индуктивную нагрузку;
- при напряжении 30В до 2А на активную и
индуктивную нагрузку.
Климатическое исполнение
- Группа 3 ГОСТ 22261-94: 0...40оС;
- Группа 4 ГОСТ 22261-94: -10...50оС;
- ТЗ ГОСТ 15150-69: 0...50оС.
Степень защиты от пыли и влаги
- Лицевая панель: IP 54;
- Корпус: IP 20.
Габаритные размеры
- Передняя панель - 282х258мм;
- Монтажная глубина - 310мм;
- Вырез в щите - 231х212мм.
Масса
не более 8 кг
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
