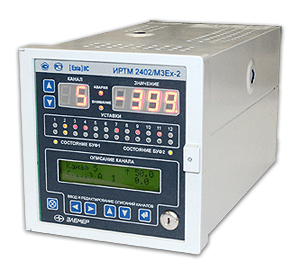

Измеритель-регулятор
технологический многоканальный ИРТМ 2402/М3Ех-2
 Назначение
Измеритель-регулятор технологический многоканальный ИРТМ 2402/М3Ех-2
предназначен для измерения, регистрации и контроля температуры и других
неэлектрических величин (частоты, давления, расхода, уровня и прочих),
преобразованных в электрические сигналы силы, напряжения постоянного тока и
активное сопротивление.
Измеритель-регулятоор предназначен для
использования в различных технологических процессах энергетики, металлургии,
химической промышленности и т.д. ИРТМ возможно применять в научных
исследованиях, при проведении сертификационных испытаний продукции.
Функциональные возможности
-
Измеритель-регулятор имеет 12
аналоговых и 8 дискретных гальванически развязанных входов;
-
В ИРТМ применена параллельная
обработка сигналов по измерительным каналам, цикл опроса всех каналов около
1 секунды;
-
Является микропроцессорным
переконфигурируемым потребителем прибором;
-
Конфигурация осуществляется по
интерфейсу RS 232 или RS 485 (прибор имеет комбинированный интерфейс) с
помощью специальной программы;
-
ИРТМ сохраняет установленные параметры
конфигурации при выключении питания;
-
Для объединения большого
количества приборов в сеть можно воспользоваться преобразователем интерфейса
ПИ 232 / 485;
-
Прибор сохраняет в энергонезависимой
памяти результаты измерений, состояние реле, состояние дискрктных входов,
текущее время;
-
Запись ведётся в два кольцевых буфера.
Настройка интервалов записи производится программой на внешнем компьютере.
Во внешний компьютер можно скопировать содержимое буферов и просмотреть его;
-
Имеет четырехразрядный, красный,
светодиодный индикатор текущего значения измеряемой величины, и
двухразрядную красный светодиодную индикатор номера канала, высота цифр
14мм. Также имеется матричная двухстрочечная жидкокристаллическая индикация,
отображающая служебную информацию.
-
Имеет две программируемые уставки на
каждый канал, на лицевой панели расположены 24 красных светодиода
указывающих на срабатывание уставок. Кроме этого имеется четыре одиночных
светодиода – «Авария», «Внимания» и запись данных в память;
-
Измеритель-регулятор имеет 16 релейных
выходов, имеющие свободную логику программирования;
-
Прибор имеет встроенные блоки питания
24В (22мА) на каждом канале, для питания датчиков с унифицированным выходным
сигналом 4...20 мА;
-
Электромагнитная совместимость –
группа исполнения III по устойчивости к помехам, критерий качества
функционирования А;
-
Подсоединение измерительных цепей и
цепей сигнализации к ИРТМ осуществляется через разъёмные клемные колодки,
под винт.
Тип исполнений
Измеритель-регулятор имеет только
взрывозащищенное исполнение «искробезопасная электрическая цепь» уровня ExiaIIC.
Технические характеристики
Диапазоны измеряемых величин, НСХ
первичных преобразователей, пределы допускаемой основной приведенной
погрешности
Диапазоны измеряемых
температур, ºС |
НСХ |
Пределы допускаемой основной
приведенной погрешности относительно НСХ, % |
| -50…+200 |
50М, 53М, 100М |
± (0,25+*) |
| -50…+600 |
50П, 100П, Pt100 |
± (0,25+*) |
| -50…+1100 |
ТЖК(J) |
± (0,5+*) |
| -50…+600 |
ТХК ХК(L) |
| -50…+1300 |
ТХА ХА(К) |
| 0…+1700 |
ТПП ПП(R) |
| 0…+1700 |
ТПП ПП(S) |
| +300…+1800 |
ТПР ПР(В) |
| -50…+400 |
МК(Т) |
| 0…+2500 |
ВР(А-1) |
Входной
сигнал |
Диапазоны
преобразования |
Диапазон измерений |
Пределы допускаемой
основной приведенной
погрешности
по измеряемой величине, % |
для
зависимости измеряемой
величины от входного сигнала |
| линейная |
корнеизвлекающая |
| Ток |
0…5мА |
0…5мА |
0,05…5мА |
(0,2+*) |
| 4…20мА |
4…20мА |
4,16…20мА |
| 0…20мА |
0…20мА |
0,2…20мА |
| Напряжение |
0…75мВ |
0…75мВ |
0,75…75мВ |
| 0…100мВ |
0…100мВ |
1…100мВ |
| Сопротивление |
0…320 Ом |
0…320 Ом |
--- |
(0,25+*) |
* - одна единица последнего разряда, выраженная в процентах
от диапазона измерения
Напряжение питания: ~187…242В, 50Гц;
Потребляемая мощность 50ВА;
Исполнительные реле каналов сигнализации обеспечивают
коммутацию переменного тока сетевой частоты:
- при напряжении 250 В до 5 А на активную нагрузку;
- при напряжении 250 В до 2 А на индуктивную нагрузку
(cos j ≥0,4);
Исполнительные реле каналов сигнализации обеспечивают
коммутацию постоянного тока:
- при напряжении 250 В до 0,1 А на активную и
индуктивную нагрузку;
- при напряжении 30 В до 2 А на активную и индуктивную
нагрузку.
Климатическое исполнение
Группа исполнений С3: -10…+50 оС
Степень защиты от пыли и влаги
- Лицевая панель IP54
- Корпус IP20
Габаритные размеры
- 144х144х 270 мм
- Вырез в щите 138 х 138 мм
Масса
не более 4,5 кг
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года
|
