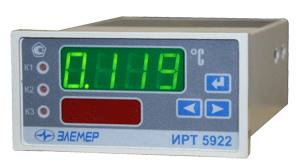

Измерители-регуляторы
технологические ИРТ 5922, ИРТ 5922А
 Назначение
Измерители-регуляторы технологические
ИРТ 5922 предназначены для измерения
и контроля температуры, а также других неэлектрических величин, значение которых
преобразуются в электрические сигналы силы и напряжения постоянного тока или
активное сопротивление.
По типу обработки сигнала
измерители-регуляторы относится к микропроцессорному изделию.
ИРТ 5922 используется в составе систем
управления технологическими процессами в промышленности.
Функциональные возможности
-
Измеритель-регулятор является
одноканальным, программируемым потребителем изделием;
-
Конфигурация осуществляется с
кнопочной клавиатуры или по интерфейсу RS 232, RS 485 с помощью специальной
программы (тип интерфейса указывается при заказе);
-
ИРТ 5922 сохраняет установленные
параметры конфигурации при выключении питания
-
Для объединения большого
количества приборов в сеть можно воспользоваться преобразователем интерфейса
ПИ 232 / 485;
-
Прибор комплектуется встроенным
модулем токового выхода 0…5, 0…20, 4…20мА;
-
Имеет четырехразрядный, зелёный,
светодиодный индикатор текущего значения измеряемой величины, с высотой цифр
14мм, в режиме программирования на индикаторе отображаются значения
задаваемых параметров;
-
Имеет малый четырехразрядный, красный,
светодиодный индикатор, с высотой цифр 8мм, на котором в режиме измерения
отображается одна из трех возможных уставок, а в режиме программирования
отображается меню задаваемого параметра;
-
Измеитель-регулятор имеет три
программируемые уставки, а на лицевой панели расположены три красных
светодиода указывающих на срабатывание уставок;
-
ИРТ 5922 имеет 3 релейных выхода,
имеющие свободную логику программирования;
-
Прибор имеет встроенный блок питания
24В (22мА) для питания датчиков с унифицированным выходным сигналом;
-
Измеритель-регулятор имеет
металлический корпус;
-
Электромагнитная совместимость –
группа исполнения III по устойчивости к помехам, критерий качества
функционирования А;
-
Подсоединение измерительных цепей и
цепей сигнализации осуществляется через разъёмные клемные колодки, под винт.
Тип исполнений
Технические характеристики
Диапазоны измеряемых величин, НСХ
первичных преобразователей, пределы допускаемой основной приведенной
погрешности
Тип первичного
преобразователя |
Диапазон
измеренийй,ºС |
Предел допускаемой основной
приведенной погрешности относительно НСХ,% |
| 50М, 53М, 50П |
-50…+200 |
±(0,25+*) |
| 100М, 100П, Pt100 |
-50…+200 |
± (0,2+*) |
| 50П, 100П, Pt100 |
-50…+600 |
±(0,2+*) |
| ТЖК(J) |
-50…+1100 |
±(0,5+*) |
| ТХК ХК(L) |
-50…+600 |
| ТХА ХА(К) |
-50…+1300 |
| ТПП ПП(S) |
0…1700 |
| ТПР ПР(В) |
+300…+1800 |
| ТВР(А-1) |
0…2500 |
Входной
сигнал |
Диапазоны
преобразования |
Диапазон измерений |
Пределы допускаемой
основной
приведенной погрешности
по измеряемой величине,% |
для зависимости
измеряемой
величины от входного сигнала |
| линейная |
корнеизвлекающая |
ИРТ 5922 |
| Ток |
0…5мА |
0…5мА |
0,1…5мА |
±(0,2+*) |
| 4…20мА |
4…20мА |
4,32…20мА |
| 0…20мА |
0…20мА |
0,4…20мА |
| Напряжение |
0…75мВ |
0…75мВ |
1,5…75мВ |
| 0…100мВ |
0…100мВ |
2…100мВ |
| 0…10В |
0…10В |
0,2…10В |
| Сопротивление |
0…320 Ом |
0…320 Ом |
--- |
* - одна единица последнего разряда, выраженная в процентах
от диапазона измерения.
- Напряжение питания: ~187…242В, 50Гц;
- Потребляемая мощность: 8ВА;
- Время установления рабочего режима: не более 30минут;
- Исполнительные реле каналов сигнализации обеспечивают
коммутацию переменного тока сетевой частоты:
- при напряжении 250 В до 5 А на активную нагрузку;
- при напряжении 250 В до 2 А на индуктивную
нагрузку (cos j ≥0,4).
- Исполнительные реле каналов сигнализации обеспечивают
коммутацию постоянного тока:
- при напряжении 250 В до 0,1 А на активную и
индуктивную нагрузку;
- при напряжении 30 В до 2 А на активную и
индуктивную нагрузку.
Климатическое исполнение
Группа исполнений С3: -10…+50 ºС
Степень защиты от пыли и влаги
- Лицевая панель IP54;
- Корпус IP20.
Габаритные размеры
- Передняя панель – 96х48 мм;
- Монтажная глубина – 180 мм;
- Вырез в щите – 88х45 мм.
Масса
не более 0,8 кг
Межповерочный интервал
2 года
Гарантийный срок эксплуатации
2 года |
