Измерительный преобразователь разности давлений газов
(интеллектуальный) APR-2000G
-
Возможность дистанционной корректировки „нуля”,
выбора диапазона измерений и коэффициента демпфирования
-
Возможность выбора функции преобразования
измеряемого давления в выходной токовый эл. Сигнал в виде: линейной
зависимости (восходящей или спадающей); зависимости квадратного
корня
-
Интерфейс – стандарт Bell 202 (совместим с
протоколом HART)
-
Основная приведенная погрешность ±0,075%,
цифровая компенсация дополнительных погрешностей
-
Искробезопасное исполение 0ExiaIICT6 X
Назначение
Измерительный преобразователь разности давлений
APR-2000G предназначен для измерения давления, вакуумметрического
давления, а также разности давлений неагрессивных газов. Типичным
применением датчика является измерение давлений порывов, тяги
дымоотводов или давления (также вакуумметрического давления) в камерах
сгорания. Возможность выбора показательной характеристики преобразования
позволяет использовать датчик в системах измерения расхода газов с
использованием измерительных переходов сужения или других напорных
элементов. Конструкция датчика допускает перегрузку до 100 кПа.
Электронная система находится в корпусе со степенью герметичности IP 65.
Выбор параметров измерительного преобразователя
По желанию пользователя имеется возможность изменения
установки следующих параметров:
-
единицы измерений давления;
-
начало и конец устанавливаемого диапазона
измерений;
-
коэффициента демпфирования;
-
вид характеристики преобразования: линейная,
корневая или обратная линейная (выходной сигнал 20÷4 мА).
Настройка и калибровка преобразователя давления осуществляется путем
„установки нуля” с последующим сличением с эталонами давления.
Интерфейс
Связь пользователя с преобразователем APR-2000G
осуществляется посредством протокола Hart. При этом в качестве линии
связи используется цепь выходного сигнала (4 ÷ 20) мА. Настройка и
калибровка преобразователя осуществляются с помощью:
-
коммуникатора КАР-03;
-
некоторых других коммуникаторов с протоколом (HART);
-
персонального компьютера с использованием
конвертера Hart-USB и подбора программного обеспечения „RAPORT-01”,
производства фирмы Аплисенс.
Монтаж

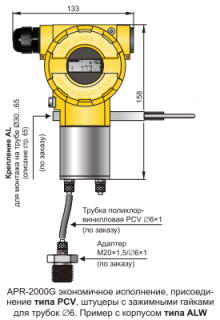

Датчик в варианте экономичного исполнения можно
устанавливать на произвольной стабильной конструкции, используя
монтажные зажимы с отверстиями Ø9. Датчик оснащен штуцерами с зажимными
гайками, приспособленными для работы с эластичной импульсной трубкой
Ø6×1. В случае применения металлической трубки для снятия импульса с
объекта, предлагаем адаптер M20×1,5 для насадок Ø6×1.

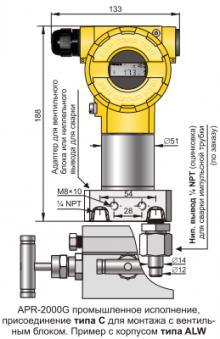

Датчик с присоединением типа С монтируется с
трёхходовым или пятиходовым вентильным блоком. Фирма Аплисенс предлагает
смонтированные уже на заводе преобразователи с вентильными блоками серии
VM-3 и VM-5.
Рекомендации по эксплуатации
Датчик должен быть установлен вертикально. Подводка
импульсных трубок должна обеспечивать отток возможного конденсата в
направлении объекта. В случае наличия значительной разницы высот между
местом установки датчика и пунктом снятия давления может возникнуть
эффект „плавания” измерения при изменениях температуры импульсной
трубки. Этот эффект можно уменьшить, проведя параллельно с импульсной
трубкой компенсационную трубку от штуцера относительного давления
преобразователя до высоты снятия импульса.
С целью исключения возможности проникновения пыли в
измерительные камеры датчика, следует очень аккуратно производить
установку импульсных трубок, обращая особенное внимание на плотность
соединений импульсных трубок с датчиком.
|
