Гидростатические зонды уровня типа PC-28P и SP-50
Назначение
Гидростатические зонды уровня предназначены для
измерения уровня жидкости в открытых резервуарах, каналах, в
измерительных диафрагмах открытых каналов, струях и т.п. Измерение
уровня с помощью зонда осуществляется с помощью использования прямой
зависимости между высотой столба жидкости и вызванным гидростатическим
давлением. Измерение давления осуществляется на уровне разделительной
мембраны.

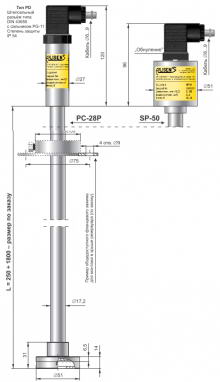

Конструкция
Электронный усилитель стандартизирующий сигнал
находится под зеркалом средства измерения в корпусе со степенью защиты
IP 54 или IP 67 в зависимости от используемого электрического
соединения. Электрические провода соединяющие усилитель с датчиком
находятся в трубе Ø17,2 × 1,6, которая является конструкционным
элементом зонда. Зонды SP-50 и PC-28P отличаются друг от друга корпусом
электронной схемы. Зонд SP-50 исполняется единственно со штепсельным
разъёмом и степенью защиты IP 54, не имеет искробезопасного исполнения.
Монтаж, эксплуатация
Зонд монтируется любым способом с сохранением
следующих условий:
-
зонд должен быть закреплен посредством трубы
Ø17,2;
-
максимально допустимый уровень жидкости должен
быть ниже электрической части зонда;
-
предусматривая использование фланцевого зажима
для монтажа в крыше резервуара, необходимо заказать его вместе с
зондом, потому что эти зажимы монтируются в ходе исполнения зонда.
Зонд не требует регулярного обслуживания. Загрязнения мембраны удаляются
путем растворения возникшего налёта. Запрещается механическая очистка
мембраны. Для проведения временной калибровки пользователь имеет
возможность корректировки „нуля” и диапазона измерений с помощью
потенциометров без взаимодействия настроек.
|
|
