Гидростатические зонды глубины типа SG-25 и SG-16

Назначение

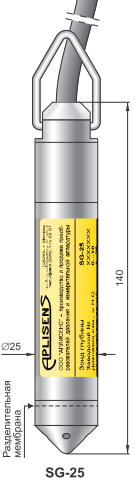

Гидростатический зонд глубины SG-25 предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах.

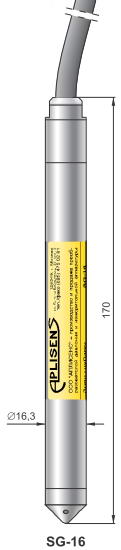

Зонд SG-16 является специализированной конструкцией, предназначенной для измерения уровней воды в скважинах, колодцах или пьезометрах с небольшим диаметром.

Принцип действия, конструкция

Измерение уровня с помощью зонда осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного зонда и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.

Измерительным элементом является пьезорезистивный кремниевый тензомодуль, отделенный от среды измерения разделительной мембраной. Совмещенный с измерительным элементом электронный усилитель, стандартизирует сигнал.

Электронная схема зонда защищает его от повреждений, вызванных помехами индуктированными грозовым разрядом или электроэнергетическим взаимодействием оборудования.

Монтаж, эксплуатация

Опущенный на заданный уровень зонд может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению), однако в месте соединения кабелей необходимо обеспечить защиту капилляра от попадания в него жидкости или других загрязнений.

Фирма Аплисенс рекомендует применение специализированной зажимной коробки типа Коробка SG оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуем добавочно использование схемы защиты от перенапряжения UZ-2, производства фирмы Аплисенс, в форме настенной коробки, облегчающей соединение кабелей. При смотке кабеля зонда, диаметр свёртывания не должен быть менее 20 см, а также недопустимы механические повреждения кабеля зонда.

В резервуаре, в котором намечается турбулентность (работа мешалок, турбулентный приток) зонд монтируется в экранированной трубе (напр. из поливинилхлорида). При погружении зонда на глубину более 100 м кабель с капилляром должен быть прикреплен к стальному несущему тросу. Механическая очистка мембраны зонда ЗАПРЕЩЕНА.
