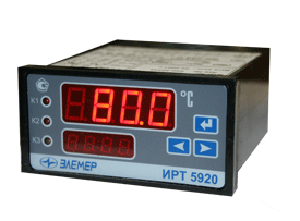

Измерители-регуляторы
технологические ИРТ 5920, ИРТ 5920М, ИРТ 5930
 Назначение
Измерители-регуляторы технологические предназначены для измерения и
контроля температуры, а также других неэлектрических величин, значение которых
преобразуются в электрические сигналы силы и напряжения постоянного тока или
активное сопротивление.
По типу обработки сигнала
измерители-регуляторы относится к микропроцессорному изделию.
ИРТ 5920, ИРТ 5930 используется в составе
систем управления технологическими процессами в промышленности.
Функциональные возможности
-
Измеритель-регулятор является
одноканальным, программируемым потребителем изделием;
-
Конфигурация осуществляется с
кнопочной клавиатуры или по интерфейсу RS 232, RS 485 с помощью специальной
программы (тип интерфейса указывается при заказе);
-
Прибор сохраняет установленные
параметры конфигурации при выключении питания;
-
Для объединения большого
количества приборов в сеть можно воспользоваться преобразователем интерфейса
ПИ 232 / 485;
-
По заказу ИРТ 5920 комплектуется
встроенным модулем токового выхода 0…5, 4…20мА. ИРТ 5930 комплектуется
модулем либо на 0…5мА, либо на 4…20мА;
-
ИРТ 5920 и ИРТ 5930 имеют
четырехразрядный (ИРТ 5920М 5-ти разрядный), красный, светодиодный индикатор
текущего значения измеряемой величины, с высотой цифр 14мм, в режиме
программирования на индикаторе отображаются значения задаваемых параметров;
-
Имеют малый четырехразрядный, красный,
светодиодный индикатор, с высотой цифр 8мм, на котором в режиме измерения
отображается одна из трех возможных уставок, а в режиме программирования
отображается меню задаваемого параметра;
-
Имеют три программируемые уставки, а
на лицевой панели расположены три красных светодиода указывающих на
срабатывание уставок;
-
Измерители-регуляторы имеют 3 релейных
выхода, имеющие свободную логику программирования;
-
Прибор комплектуется встроенным блоком
питания 24В (24мА) для питания датчиков с унифицированным выходным сигналом;
-
Подсоединение измерительных цепей и
цепей сигнализации к измерителям-регуляторам осуществляется через клемные
колодки под винт.
Технические характеристики
Диапазоны измеряемых величин, НСХ
первичных преобразователей,
пределы допускаемой основной приведенной погрешности.
|
Тип первичного
преобразователя |
Диапазон
измерений,ºС |
Предел допускаемой основной
приведенной погрешности относительно НСХ,% |
|
ИРТ 5920, ИРТ 5930 |
ИРТ 5920М |
|
50М, 53М, 100М |
-50…+200 |
± (0,2+*) |
± (0,2+*) |
|
50П, 100П, Pt100 |
-50…+200 |
|
ТЖК(J) |
-50…+1100 |
± (0,5+*) |
± (0,5+*) |
|
ТХК ХК(L) |
-50…+600 |
|
ТХА ХА(К) |
-50…+1300 |
|
ТПП ПП(S) |
0…1700 |
|
ТПР ПР(В) |
+300…+1800 |
|
ТВР(А-1) |
0…2500 |
|
Входной сигнал |
Диапазоны преобразования |
Диапазон измерений |
Пределы допускаемой основной
приведенной погрешности по измеряемой величине, % |
|
для зависимости измеряемой
величины от входного сигнала |
|
линейная |
корнеизвлекающая |
ИРТ 5920,
ИРТ 5930 |
ИРТ 5920М |
|
Ток |
0…5мА |
0…5мА |
0,1…5мА |
± (0,2+*) |
± (0,05+*) |
|
4…20мА |
4…20мА |
4,32…20мА |
|
0…20мА |
0…20мА |
0,4…20мА |
|
Напряжение |
0…75мВ |
0…75мВ |
1,5…75мВ |
|
0…100мВ |
0…100мВ |
2…100мВ |
|
Сопротивление |
0…320 Ом |
0…320 Ом |
--- |
* - одна единица последнего разряда,
выраженная в процентах от диапазона измерения
-
Напряжеие питания: ~ 187…242, 50Гц;
-
Потребляемая мощность: 8ВА;
-
Время установления рабочего режима: не
более 30минут;
-
Исполнительные реле каналов
сигнализации обеспечивают коммутацию переменного тока сетевой частоты:
-
Исполнительные реле каналов
сигнализации обеспечивают коммутацию постоянного тока:
Климатическое исполнение
Группа исполнений С3: -10…+50 ºС
Степень защиты от пыли и влаги
-
Лицевая панель IP54
-
Корпус IP20
Габаритные размеры
-
ИРТ 5920, ИРТ 5920М
-
ИРТ 5930
Масса
-
не более 0,4 кг – для ИРТ 5920, ИРТ
5920М
-
не более 0,5 кг – для ИРТ 5930
Межповерочный интервал
Гарантийный срок эксплуатации
2 года
|
