Ультразвуковые теплосчетчики UFEC
005
Предназначены для измерения и коммерческого учета тепловой
энергии, тепловой мощности, расхода, объема и температуры теплоносителя в
закрытых (UFEC 005-1) и открытых (UFEC 005-2C) системах теплоснабжения.
Основные
технические характеристики
|
Диаметр условного
прохода, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
1600 |
|
Нижний предел
расхода Fmin м3/ч |
0,03 |
0,05 |
0,07 |
0,12 |
0.2 |
0.5 |
0,8 |
1,2 |
1,9 |
4,3 |
7,5 |
300 |
|
Переходный предел
расхода Ft м3/ч |
0,08 |
0,14 |
0,2 |
0,36 |
0,6 |
1,4 |
2,4 |
3,6 |
5,6 |
12,8 |
22,4 |
1400 |
|
Верхний предел
расхода Fmax м3/ч |
2,0 |
3,6 |
5,0 |
9,0 |
15,0 |
35 |
60 |
90 |
140 |
320 |
560 |
36000 |
|
Температура воды, °С |
+5…+150 |
|
Разность температур
в трубопроводах, °С |
от +5 до +145 |
|
Давление воды в
трубопроводе, МПа |
от 0,1 до 1,6 |
|
Длина прямолинейного
участка для первичного преобразователя Ду 15-40 мм |
не требуется |
|
Длина прямолинейного
участка до первичного преобразователя для Ду 50-1600 мм |
10 Ду |
|
Длина прямолинейного
участка после первичного преобразователя для Ду 50-1600 мм |
5 Ду |
|
Длина соединительных
кабелей, м |
5…200 |
|
Число знакомест для
индикации |
8 |
|
Норма средней
наработки на отказ, час |
50000 |
|
Полный средний срок
службы, лет |
12 |
|
Межповерочный
интервал, лет |
4 |
|
Напряжение питания
прибора, В |
(50
Гц) |
|
Пределы
допускаемых погрешностей не превышают при измерении: |
|
– расхода
теплоносителя |
±1% |
|
– тепловой мощности |
±4% |
|
– объема от Fmin до
Ft |
±5% |
|
– объема от Ft до
Fmax |
±2% |
|
– температуры |
±0,1% |
|
– количества теплоты
при разности температур в подающем и обратном трубопроводах:
– 10°С≤∆Т≤20°С |
±5% |
|
– 20°С≤∆Т≤145°C |
±4% |
|
– времени |
±0,1% |
|
Информация, отображаемая на ЖКИ
дисплея:
– расход теплоносителя в подающем трубопроводе – для UFEC 005-1,
в подающем и обратном трубопроводах – для UFEC 005-2C, м3/ч;
– объем теплоносителя, прошедшего: через подающий трубопровод – для
UFEC 005-1,
через подающий и обратный трубопроводы – для UFEC 005-2C, м3;
– температура теплоносителя в подающем и обратном трубопроводах, °С;
– тепловая энергия, Гдж;
– тепловая мощность, МВт;
– время работы теплосчетчика, ч;
– календарная дата и время |
Комплект поставки
|
– первичный преобразователь
расхода для dy 15-200 мм: 1 шт. – для UFEC 005-1, 2 шт. – для UFEC
005-2C;
– пьезопреобразователя с комплектом монтажных частей для врезки в
трубопровод для dy>200 мм: 2 шт. – для UFEC 005-1, 4 шт. – для
UFEC 005-2C;
– вычислитель – 1 шт.;
– преобразователь температуры – 2 шт.;
– комплект кабелей для подключения |
|
первичных преобразователей (пьезопреобразователей)
к вычислителю.
При заказе теплосчетчика необходимо указать тип теплосчетчика,
верхнее значение измеряемого расхода в м3/ч.
Пример заказа:
Теплосчетчик UFEC 005-2C с
верхним значением измеряемого расхода 10 м3/ч:
UFEC 005-2C – 10 м3/ч. |

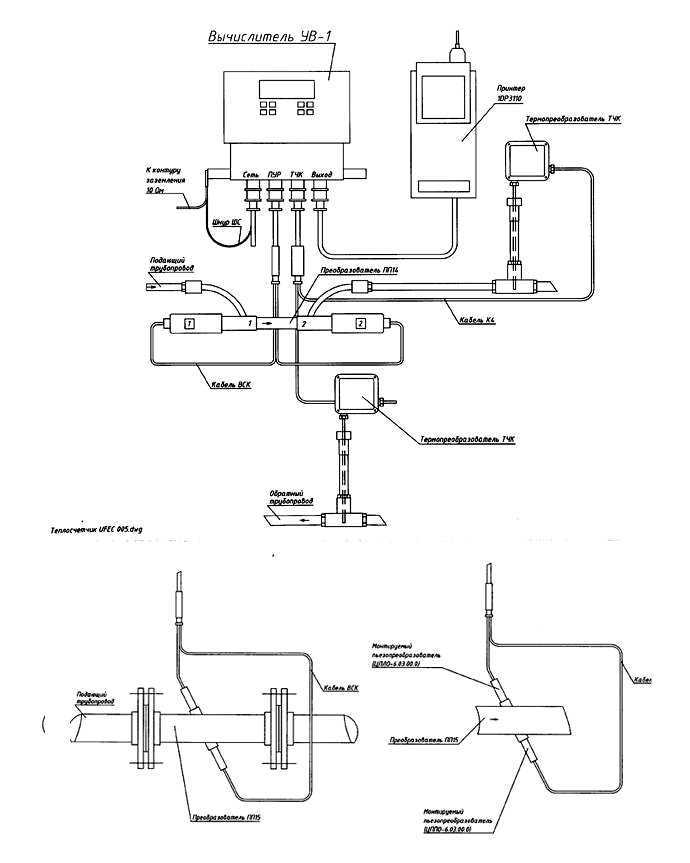

Габаритные и присоединительные размеры
|
