Гидростатические зонды уровня (интеллектуальные)
SG-25.Smart/ALW и SG-25S.Smart/ALW
Назначение

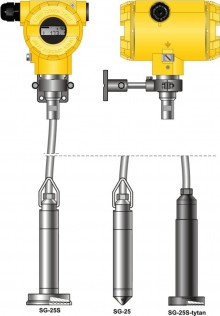

Интеллектуальный зонд глубины SG-25.Smart/ALW
предназначен для измерения уровня жидкости в резервуарах, скважинах,
колодцах или пьезометрах.
Зонд SG-25S.Smart/ALW предназначен для измерения
уровня жидкости, характеризующейся наличием загрязнений и взвеси. Обычно
используется для измерения уровня сточных вод на станциях перекачки,
бродильных камерах, отстойниках и т. п.
Принцип действия, конструкция
Измерение уровня с помощью зонда осуществляется путем
использования прямой зависимости между высотой столба жидкости и
вызванным гидростатическим давлением. Измерение давления осуществляется
на уровне разделительной мембраны погруженного зонда и соотносится к
атмосферному давлению с помощью капилляра, находящегося в кабеле.
Измерительным элементом является пьезорезистивная кремниевая структура,
отделённая от среды измерения разделительной мембраной. Совместно
работающая с первичным преобразователем, цифровая электронная система
дополнительно оснащена системой защиты от перенапряжения, предохраняющей
зонд от повреждений, вызванных индуцированными помехами от грозовых
разрядов или других электроэнергетических устройств.
Конфигурация
Имеется возможность изменения следующих
метрологических параметров:
Калибровка
Возможность „обнуления” и калибровки по отношению к
образцовому давлению.
Интерфейс
Связь пользователя с преобразователем SG-25.Smart/ALW
осуществляется посредством протокола HART. При этом в качестве линии
связи используется цепь выходного сигнала (4 ÷ 20) мА. Настройка и
калибровка преобразователя осуществляются с помощью:
-
коммуникатора КАР-03; – некоторых других
коммуникаторов с протоколом (HART);
-
персонального компьютера с использованием
конвертера Hart-USB и набора программного обеспечения «Raport-01»,
производства фирмы Аплисенс.
Кроме того обмен данными с зондом даёт возможность получать информацию
об измеряемой величине давления как в единицах давления, так и в
единицах измерения эл. тока (4 ÷ 20) мА, а также в процентах от
диапазона измерения выходного сигнала.
Монтаж, эксплуатация
Погружённый на заданный уровень зонд может свободно
висеть на кабеле или лежать на дне резервуара. При длинных линиях
передачи сигнала рекомендуем дополнительно использовать устройства
защиты от перенапряжения UZ-2 производства фирмы Аплисенс в форме
настенной коробки, облегчающей соединение кабелей. При смотке кабеля
зонда, диаметр свёртывания не должен быть менее 20 см, а также
недопустимы механические повреждения кабеля зонда.
|
