Измерители-регуляторы технологические ИРТ 5301, ИРТ 5320М, ИРТ 5320, ИРТ 5321, ИРТ 5323, ИРТ 5326

Назначение

Измерители-регуляторы технологические предназначены для измерения и регулирования температуры и других неэлектрических величин (частоты, давления, уровня и т.д.), преобразованных в электрические сигналы силы и напряжения постоянного тока.

По типу обработки сигнала измерители-регуляторы относится к аналоговому изделию.

Прибор можно использовать в качестве замены логометров, миллиамперметров серии Ш4538, Ш4540, Ш4541

Функциональные возможности

• Измерители-регуляторы являются одноканальными приборами (кроме ИРТ 5323 – 2-х канальный);

• Прибор Имеет четырехразрядный, красный, светодиодный индикатор текущего значения измеряемой величины;

• На лицевой панели расположены красные светодиодные индикаторы срабатывание уставок

• В приборах имеется возможность регулирования величины срабатывания реле (для удобства установки величины срабатывания реле приборы могут изготавливаться с ручками регулировки);

• Имеется возможность регулирования зоны возврата реле;

• Имеется потенциометр установки «0»;

• Измерители-регуляторы могут иметь встроенный блок питания 24В (22мА) для питания датчиков с унифицированным выходным сигналом (для ИРТ 5320, ИРТ 5321 указывается при заказе);

• Подсоединение измерительных цепей и цепей сигнализации к ИРТ осуществляется через клемную колодку под винт.

Тип прибора

1. ИРТ 5301 – предназначен для измерения технологических параметров, без  релейных выходов

2. ИРТ 5320М - предназначен для измерения и 2-х позиционного регулирования температуры и других технологических параметров. Компаратор аварийного сигнала выключает реле и включает светодиод «Авария» при обрыве цепи первичного преобразователя.

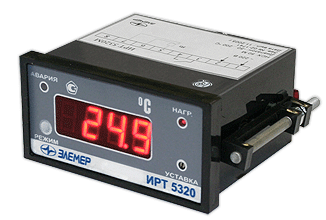

3. ИРТ 5320 - предназначен для измерения и 2-х позиционного регулирования температуры и других технологических параметров. В приборе имеется аварийное реле. Компаратор аварийного сигнала включает аварийное реле и светодиод «Авария» при обрыве цепи первичного преобразователя.

4. ИРТ 5321 - предназначен для измерения и 3-х позиционного регулирования температуры и других технологических параметров.

5. ИРТ 5323 – 2-х канальный прибор. Предназначен для измерения и 2-х позиционного регулирования (по каждому каналу) температуры и других технологических параметров. Оба канала настроены на один тип входного сигнала, с одинаковыми диапазонами измерения.

6. ИРТ 5326 - предназначен для измерения и регулирования температуры или давления по расходу жидкости. Прибор управляет вентилем с электродвигателем. Тип регулирования пропорциональный с раздельными выходами «больше» и «меньше». Величины зоны нечувствительности и величины зоны пропорциональности устанавливается на задней панели прибора.

Технические характеристики

• Напряжение питания:  ~ 187...242В, 50Гц;
• Потребляемая мощность: не более 8ВА;
• Исполнительные реле каналов сигнализации обеспечивают коммутацию переменного тока сетевой частоты:
  • при напряжении 250 В до 5 А на активную нагрузку;
  • при напряжении 250 В до 2 А на индуктивную нагрузку (cos j ≥0,4).
• Исполнительные реле каналов сигнализации обеспечивают коммутацию  постоянного тока:
  • при напряжении 250 В до 0,1 А на активную и индуктивную нагрузку;
  • при напряжении 30 В до 2 А на активную и индуктивную нагрузку.

Климатические условия эксплуатации

• Группа исполнений С3:  -10…+50 ºС;
• Группа исполнений С4:  -30…+50 ºС  (для ИРТ 5320, ИРТ 5321)

Степень защиты от пыли и влаги

• Лицевая панель IP54
• Корпус IP20

Габаритные размеры

• ИРТ 5301, ИРТ 5320М
  • Передняя панель – 96х48 мм
  • Монтажная глубина – 90 мм
  • Вырез в щите – 88х46 мм
• ИРТ 5320, ИРТ 5321, ИРТ 5323, ИРТ 5326
  • Передняя панель – 96х48 мм
  • Монтажная глубина – 180 мм
  • Вырез в щите – 88х46 мм

Масса

Межповерочный интервал

Гарантийный срок эксплуатации
