Измерительный преобразователь давления PC-50

Назначение

Преобразователь давления PC-50 предназначен для измерения разрежения, а также избыточного и абсолютного давления газа, пара и жидкости.

Конструкция

Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Электронная схема помещена в корпусе со степенью защиты IP 54. Электрическое присоединение это штепсельный разъём типа DIN 43650.

Настройка и калибровка

Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек. Доступ к внешней регулировке „нуля” находится под резиновой пробкой в верхней части корпуса преобразователя. Калибровка диапазона измерения возможна после снятия корпуса.

Монтаж

Учитывая, что преобразователь имеет небольшую массу, он монтируется непосредственно на объекте. В случае измерений давления пара либо других горячих сред необходимо использовать сильфонную или импульсную трубку. Применение специального манометрического клапана перед преобразователем облегчает монтаж, помогает при корректировке нуля и обнулении или при замене преобразователя во время работы объекта.

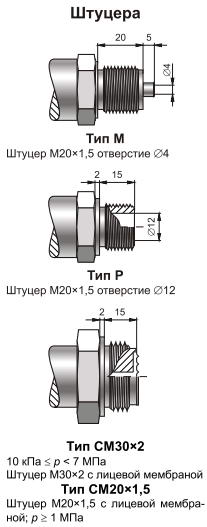

В случае заказа преобразователя с резьбой отличной от М20×1,5 (напр. G1/2"), предлагается переходной штуцер. С целью измерений уровня и давления, требующих специальных присоединений к измеряемому процессу (пищевая, химическая промышленность и т. п.) преобразователь может быть оснащен одним из разделителей производства фирмы Аплисенс. Монтажное оборудование и полный выбор разделителей подробно описаны в каталоге фирмы Аплисенс.
