Измерительный преобразователь давления PC-28

Назначение

Преобразователь давления PC-28 предназначен для измерения разрежения, а также избыточного и абсолютного давления газа, пара и жидкости.

Конструкция

Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.

Залитая силиконовым компаундом электронная схема помещена в корпусе со степенью защиты с IP 65 до IP 67 в зависимости от выбранного электрического соединения.

Настройка и калибровка

Пользователь с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек.

Монтаж

Учитывая, что преобразователь имеет небольшую массу, он монтируется непосредственно на объекте.

В случае измерений давления пара либо других горячих сред необходимо использовать сильфонную или импульсную трубку.

Применение специального манометрического клапана перед преобразователем облегчает монтаж, помогает при корректировке нуля и обнулении или при замене преобразователя во время работы объекта.

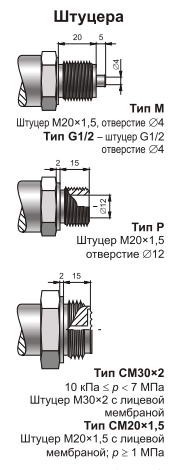

В случае заказа преобразователя с резьбой отличной от М20×1,5 (напр. G1/2"), предлагается переходной штуцер.

С целью измерений уровня и давления, требующих специальных присоединений к измеряемому процессу (пищевая, химическая промышленность и т. п.) преобразователь может быть оснащен одним из разделителей производства фирмы Аплисенс.

Монтажное оборудование и полный выбор разделителей подробно описаны в каталоге фирмы Аплисенс.
