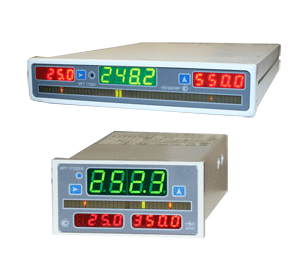

Измерители-регуляторы технологические ИРТ 1730D/М, ИРТ 1730D/A, ИРТ 1730У/М, ИРТ 1730У/А

Измерители-регуляторы технологические ИРТ 1730D/М, ИРТ 1730D/A, ИРТ 1730У/М, ИРТ 1730У/АНазначение

Измерители-регуляторы технологические  ИРТ 1730DМ, ИРТ 1730УМ предназначены для измерения и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока.

По типу обработки сигнала измерители-регуляторы относится к микропроцессорному изделию.

ИРТ 1730DМ, ИРТ 1730УМ используется в составе систем управления технологическими процессами в промышленности.

Прибор ИРТ 1730УМ конструктивно (монтаж и схема подключения) идентичен приборам М1730 и Ф1760.



Функциональные возможности

  • Измерители-регуляторы являются одноканальными, программируемыми потребителем изделиями;

  • Конфигурация осуществляется с кнопочной клавиатуры или по интерфейсу RS 232 и RS 485; Для ИТР 1730DМ тип интерфейса указывается при заказе. В ИТР 1730УМ имеются два интерфейса;

  • ИРТ сохраняют установленные параметры конфигурации при выключении питания;

  • Для объединения большого количества приборов в сеть можно воспользоваться преобразователем интерфейса ПИ 232 / 485;

  • Прибор комплектуется встроенными модулями токового выхода 0…5, 0…20, 4…20мА (кроме ИТР1730УМ)

  • Измерители-регуляторы имеют четырехразрядный, зелёный, светодиодный индикатор текущего значения измеряемой величины, с высотой цифр 14мм, в режиме программирования на индикаторе отображается меню задаваемых параметров;

  • ИРТ имеют два красных светодиодных индикатор высотой 8мм, на которых в режиме измерения отображаются значения уставок, а в режиме программирования отображается значение задаваемого параметра;

  • ИРТ имеют шкальный светодиодный трехцветный индикатор положения измеряемой величины по отношению к уставкам;

  • Приборы имеют две уставки, тип и значения которых устанавливаются с клавиатуры и два релейных выхода;

  • Прибор имеет встроенный блок питания 24В (24мА) или 36В (24мА) для питания датчиков с унифицированным выходным сигналом (кроме ИТР1730УМ)

  • Измерители-регуляторы имеют металлический корпус;

  • Электромагнитная совместимость – группа исполнения III по устойчивости к помехам, критерий качества функционирования А. По отдельному заказу возможно изготовление  IV гр. Критерий качества функционирования В;

  • Подсоединение измерительных цепей и цепей сигнализации к ИРТ 1730DМ осуществляется через разъёмные клемные колодки, под винт;

  • Монтаж ИРТ 1730УМ осуществляется с помощью специального комплекта монтажных частей (поставляется по заказу).

Тип исполнений

  • Общепромышленное: ИРТ 1730DМ, ИРТ 1730УМ;

  • Повышенной надежности для эксплуатации на объектах АЭС: ИРТ 1730DА, ИРТ 1730УА.

Технические характеристики

Диапазоны измеряемых величин, НСХ первичных преобразователей, пределы допускаемой основной приведенной погрешности

  • ИРТ 1730D/М
  • Тип первичного
    преобразователя
    Диапазон измерений,
    ºС
    Предел  допускаемой основной
    приведенной погрешности
    относительно НСХ, %
    50М, 100М -50…+200 ±(0,25+*)
    50П, 100П, Pt100 -50…+200 ±(0,25+*)
    50П, 100П, Pt100 -50…+600 ±(0,25+*)**
    ТХК ХК(L) -50…+600 ± (0,5+*)
    ТХА ХА(К) -50…+1300
    ТПП ПП(S) 0…1700
    ТПР ПР(В) +300…+1800
    ТВР(А-1) 0…2500



  • ИРТ 1730DМ, ИРТ 1730УМ


    Входной
    сигнал
    Диапазоны
    преобразования
    Диапазон измерений Пределы допускаемой основной
    приведенной погрешности
    по измеряемой величине,%
    для зависимости измеряемой
    величины от входного сигнала
    линейная корнеизвлекающая
    Ток 0…1мА*** 0…1мА*** 0,02…1мА*** ± (0,2+*)
    -1…0…1мА*** -1…0…1мА*** -0,96…1мА***
    0…5мА 0…5мА 0,1…5мА
    -5…0…5мА -5…0…5мА -4,8…+5мА
    4…20мА 4…20мА 4,32…20мА
    0…20мА 0…20мА 0,4…20мА
    -20…0…20мА -20…0…20мА -19,2…20мА
    Напряжение 0…75мВ 0…75мВ 1,5…75мВ
    0…100мВ 0…100мВ 2…100мВ
    -100…0…100мВ -100…0…100мВ -96…100мВ
    0…10В 0…10В 0,2…10В
    -10…0…10В -10…0…10В -9,6…+10В
    * - одна единица последнего разряда, выраженная в процентах от диапазона измерения
    ** - за исключением поддиапазона (-50…+200 ºС)
    *** - по отдельному заказу



    • Напряжение питания:
      • для ИРТ 1730D/М: ~ 187…242В;
      • для ИРТ 1730У/М: ~ 5,4…6,9В; ~ 10,7…13,9В; ~ 187…242В (указывается при заказе)
    • Потребляемая мощность:
      • ИРТ 1730D/М: 15ВА;
      • ИРТ 1730У/М: 14ВА.
    • Время установления рабочего режима: не более 30минут;
    • Исполнительные реле каналов сигнализации обеспечивают коммутацию переменного тока сетевой частоты:
      • при напряжении 250 В до 5 А на активную нагрузку;
      • при напряжении 250 В до 2 А на индуктивную нагрузку (cos j ≥0,4).
    • Исполнительные реле каналов сигнализации обеспечивают коммутацию  постоянного тока:
      • при напряжении 250 В до 0,1 А на активную и индуктивную нагрузку;
      • при напряжении 30 В до 2 А на активную и индуктивную нагрузку.

    Климатические условия эксплуатации

    • Группа исполнений С3: -10…+60оС - для ИРТ 1730DМ;
    • Группа исполнений С3: -10…+50оС - для ИРТ 1730УМ.

    Степень защиты от пыли и влаги

    • Лицевая панель IP54
    • Корпус IP20

    Габаритные размеры

    • ИРТ 1730D/М:
      • Передняя панель – 96х48 мм
      • Монтажная глубина – 210 мм
      • Вырез в щите – 88х45 мм
    • ИРТ 1730У/М:
      • Передняя панель – 160х32 мм
      • Монтажная глубина – 231 мм; 250 мм (со скобой)
      • Вырез в щите – 158х29 мм

    Масса

    • ИРТ 1730D/М: не более 1,2кг
    • ИРТ 1730У/М: не более 1,3кг

    Межповерочный интервал

    2 года

    Гарантийный срок эксплуатации

    2 года
