УЗЛ-К и УЗЛ-7,5/10кА-12(24)В Устройства защиты линий
видеосигнала и питания видеокамер

Назначение:
Устройство
предназначено для защиты протяженных
симметричных и несимметричных линий
(коаксиальных, витой пары и т.д.) и цепи питания
от импульсных перенапряжений, вызванных
электромагнитными импульсами высоких энергий
(грозовыми разрядами). Основное применение:
грозозащита цепей видеосигнала и питания
видеокамер.
Модель УЗЛ-К
представляет собой Основные технические характеристики
грозозащиты для видеокамер УЗЛ-К:
- Напряжение ограничения, В: 7,5.
- Номинальный ток, мА: 50.
- Ток утечки, мкА: 10.
- Напряжение ограничения по цепи питания
12/24, В: 16(28).
- Номинальный ток в цепи питания, А: 1,5.
- Импульсный разрядный ток при tимп
8/20мкс, кА: 10.
- Потери в цепи сигнала при Rн=75 Ом, дБ: 1.
- Сопротивление в цепи сигнала, Ом: 10.
- Потери в цепи питания, В: 0,5.
- Сопротивление в цепи питания, Ом: 0,5.
- Диапазон рабочих температур, °С: -40…+50.
- Габаритные размеры, мм (ДхШхВ): 50х40х16,5 - для бескорпусного
исполнения
- Габаритные размеры, мм (ДхШхВ): 86х34х56 - для корпусного исполнения
Подключение
грозозащиты УЗЛ и УЗЛ-К:
|
 |
|
|
 |

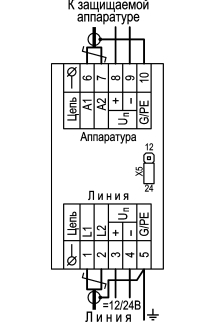

| Схема подключения для
симметричных линий на основе витой пары |
|
|

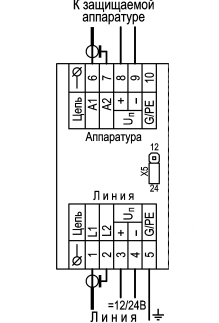

Схема подключения для
несимметричных линий на основе
коаксиального кабеля |
Внимание!В заводской
поставке напряжение защиты цепи питания
видеокамеры установлено в положение «24В». Для
установки напряжения защиты 12В необходимо
джампер установить в положение «12В». |
