Заслонка газовая с электроприводом

Предназначена для плавного регулирования расхода газа в системах газоснабжения отопительного оборудования (котлов) и других газопотребляющих установках.

Управляются через:

– Трёхпозиционный шаговый сигнал (стандартное исполнение),

– Ручное управление – кнопками больше/меньше

Имеет внешний индикатор, реостатный и токовый датчики положения, сигнализацию конечного положения

Монтажное положение - произвольно

Исполнительный механизм поворачивает заслонку от 0° до 90°. При отключении питания заслонка остаётся в текущем положении. Угол поворота ограничивается кулачками включения, чтобы можно было устанавливать начальную и максимальную степень открытия. При помощи двух потенциально свободных выключателей могут управляться внешние приборы, проверяться промежуточное положение. Потенциометр или датчик тока даёт возможность контроля промежуточных положений исполнительного механизма.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон диаметров условного прохода Dу, мм 30, 40, 50, 60, 70, 80, 90
Угол открытия заслонки, град 0-90
Степень защиты IР 41
Габаритные размеры (в зависимости от исполнения) LxB, мм

min

360х175
Напряжение питания 220В; 50 Гц
Продолжительность включения, % 100%.
Контактная нагрузка включающих кулачков от 60 до 250 В, 50/60 Гц,

макс. 2 A (омическая нагрузка)

Рабочая температура, °C от -20 до +60
Давление max, кПа 100
Крутящий момент, Nm 6, 15
Время поворота, с до 60
Масса, кг 5,5

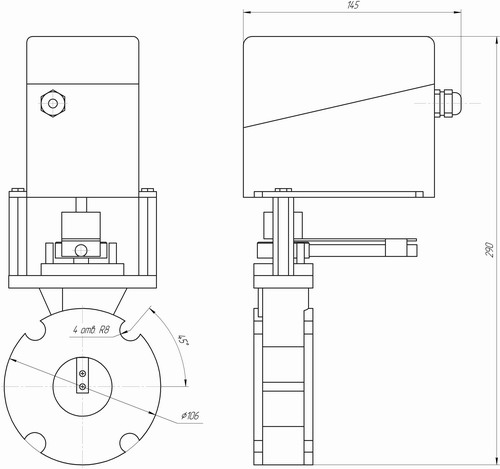

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Заслонка газовая состоит из корпуса, в котором на поворотной оси установлена поворотная заслонка. Поворот заслонки осуществляется посредством исполнительного механизма.

Для визуального наблюдения угла открытия заслонки на корпусе установлена шкала.

В случае обнаружении утечек газа необходимо вращением винта уплотнить сальник до устранения утечек.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Заслонка газовая с электроприводом Ду=50
