Механизм исполнительный электрический
прямоходный МЭП
|
Назначение
Механизмы осуществляют линейное
перемещение регулирующих органов в
системах защиты и автоматического
управления технологическими процессами в
соответствии с командными сигналами.
Функционально заменяют МЭО-40, -100,
-250 |

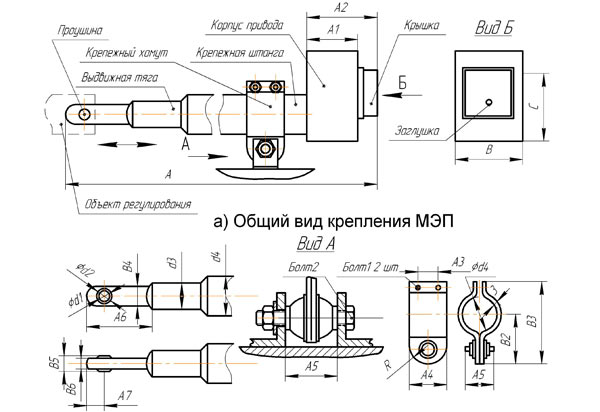

Механизмы могут устанавливаться непосредственно
на регулирующей арматуре, взамен механизмов МЭО,
МЭОК и т.п.
Механизм выпускается в 3-х
исполнениях***(описание см. ниже).
Технические
характеристики
|
Режим работы механизма |
повторно-кратковременный с частыми
пусками, реверсивный |
|
Максимальная частота включений в 1 ч |
630 |
|
Продолжительность включений, % от
периодичности включений до |
25 |
| При
реверсировании интервал времени между
включением и выключением на обратное
направление должен быть, мс, не менее |
50 |
| Рабочее
положение механизма в пространстве |
произвольное |
|
Электропитание механизма |
220 В,
50 Гц |
|
Изменение сопротивления реостата
обратной связи при номинальном полном
ходе выдвижной тяги, Ом, не менее |
100 |
|
Напряжение управляющей цепи, В минус |
(24
+4/-2) |
| Ток
управляющей цепи, мА, не более |
20 |
Модификации
|
Обозначение
механизма |
Номин.
нагрузка /
тяговое усилие/ на выдвижн. тяге, Н |
Номин.
значение времени полного хода выдвижной
тяги, с |
Номин.
значение полного хода выдвижной тяги, мм |
Потребл.
Мощность Вт, не более |
Размеры, мм |
Масса, кг |
|
МЭП-800/30-220 |
800 |
30 |
220 |
60 |
520х110х200 |
4 |
|
МЭП-1600/45-400 |
1600 |
45 |
400 |
80 |
620х110х250 |
6 |
|
МЭП-5000/60-530 |
5000 |
60 |
530 |
120 |
780х110х250 |
8 |
|
*** Примечание: по
согласованию с заказчиком возможны
другие исполнения механизма.
|
Описание
Достоинства:
- Низкая стоимость ( в 2-3 раза по
сравнению с механизмами МЭО);
- Малые габариты;
- Простота крепления и монтажа;

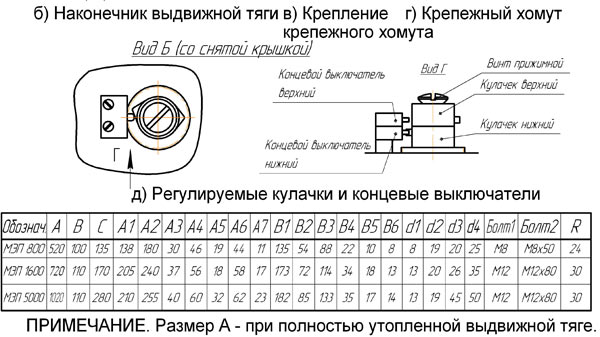

- Регулирование хода штанги концевыми
выключателями;
- Защита от одновременного включения 2-х
управляющих сигналов;
- Низкая потребляемая мощность, что
позволяет напрямую подключать к
регули-рующим приборам (Р25, РС 29 и т.д.);
*** Примечания к комплектации
Типы датчиков обратной связи:
"реостатный" - базовая комплектация;
"токовый" - по требованию Заказчика.
Для индикации движения выдвижной тяги имеется
датчик движения, срабатывающий при каждом
обороте ведущего вала эл.двигателя. Токовый,
реостатный датчики обратной связи и датчик
движения применяются с различными управляющими
устройствами для индикации движения и
определения его положения. |
