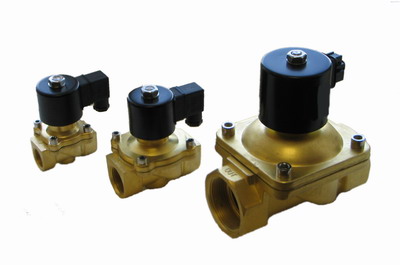

Клапан электромагнитный
КЭГ
|
Предназначен для перекрытия
трубопроводов газа, жидкостей, топлива в
системах с дистанционным управлением. ИСПОЛЬЗУЕТСЯ
в схемах автоматического розжига,
регулирования и защиты котлов,
теплогенераторов, отопительных
установок, для управления потоком газа
или жидкого топлива. |
 |
 |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
|
Условный
проход, Ду, мм |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
Обесточенное
положение |
НЗ |
НЗ/НО |
НЗ |
|
Давление
рабочее, Рраб , МПа |
0,25 |
|
Номинальная
потребляемая мощность, Вт (не более) |
15 |
30 |
|
Рабочая среда |
воздух, нейтральные газы,
природные газы,
смесь типа пропан-бутан, дизельное
топливо, жидкости |
|
Температура
рабочей среды, °С |
от - 5 до + 60 |
|
Материал
уплотнения |
NBR |
|
Напряжение
управления электромагнитом, Переменный, В
Постоянный, В |
~220/50Гц
=24 |
|
Исполнение
клапана по направлению движения рабочей
среды на входе и выходе |
проходной |
|
Присоединение
к источнику напряжения / управления |
DIN43650 |
|
Положение
клапана на трубопроводе |
вертикальное |
|
Условия
эксплуатации |
У3 по ГОСТ 15150 |
|
Степень
защиты, (код
IP) |
IР65 |
|
Класс защиты |
01 |
|
Класс
герметичности по ГОСТ 9544 |
А |
|
|
|
|

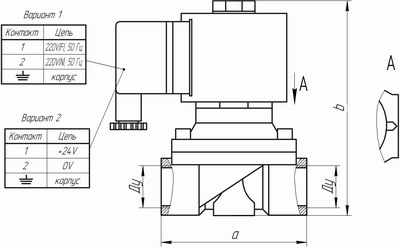

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ |
|
|
|
Наименование |
Ду мм |
Присоединение к трубопроводу |
Габаритные размеры
( a x b ) |
|
КЭГ-10 |
10 |
муфтовое
3/8” |
52,5х85,5 |
|
КЭГ-15 |
15 |
муфтовое
1/2” |
69х117 |
|
КЭГ-20 |
20 |
муфтовое
3/4” |
73х123 |
|
КЭГ-25 |
25 |
муфтовое
1” |
99х135 |
|
КЭГ-32 |
32 |
муфтовое
1 1/4” |
112х175 |
|
КЭГ-40 |
40 |
муфтовое
1 1/2” |
123х175 |
|
КЭГ-50 |
50 |
муфтовое
2” |
168х209 |
|
КЭГ-20-НО |
20 |
муфтовое
3/4” |
73х123 |
|
КЭГ-25-НО |
25 |
муфтовое
1” |
99х135 |
|
КЭГ-10-24 |
10 |
муфтовое
3/8” |
52,5х85,5 |
|
КЭГ-15-24 |
15 |
муфтовое
1/2” |
69х117 |
|
КЭГ-20 -24 |
20 |
муфтовое
3/4” |
73х123 |
|
КЭГ-25-24 |
25 |
муфтовое
1” |
99х135 |
|
КЭГ-32-24 |
32 |
муфтовое
1 1/4” |
112х175 |
|
КЭГ-40-24 |
40 |
муфтовое
1 1/2” |
123х175 |
|
КЭГ-50-24 |
50 |
муфтовое
2” |
168х209 |
|
КЭГ-20-24-НО |
20 |
муфтовое
3/4” |
73х123 |
|
КЭГ-25-24-НО |
25 |
муфтовое
1” |
99х135 |
|
|
|
|
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
КЛАПАН
ЭЛЕКТРОМАГНИТНЫЙ КЭГ-15, КЭГ-20-НО |
