Термометры показывающие
сигнализирующие взрывозащищенные ТГП-16СгВ3Т4, ТКП-16СгВ3Т4
 Предназначены
для измерения температуры жидких и газообразных сред и коммутации внешних
электрических цепей.
Типы
ТГП-16СгВ3Т4 – термометр газовый
ТКП-16СгВ3Т4 – термометр конденсационный
Основные
технические характеристики
|
1. Пределы измерений,
°С:
ТГП-16СгВ3Т4
ТКП-16СгВ3Т4 |
–50…+100; –50…+150; –50…+50;
0…+150; 0…+200; +100…+300;
0…+300; 0…+400
–25…+35; –25…+75; 0…+50; 0…+100;
+100…+200; +200…+300
|
|
2. Длина
соединительного капилляра, м: |
1,6; 2,5; 4; 6; 10;
16; 25 |
|
3. Длина погружения
термобаллона, мм:
ТГП-16СгВ3Т4
ТКП-16СгВ3Т4 |
160; 200; 250; 315; 400; 500
125; 160; 200; 250; 315; 400
|
|
4. Классы точности
|
1,5 |
|
5. Параметры питания
сигнализирующего
устройства:
напряжение, В
частота, Гц |
220
50±1
|
|
6. Напряжение
внешних коммутируемых цепей:
переменный ток с частотой (50±1) Гц, В
постоянный ток, В |
24; 40; 60; 110; 220
24; 60; 110; 220
|
|
7. Разрывная
мощность контактов сигнализиру-
ющего устройства, В·А |
40
|
|
8. Температура
окружающей среды, °С
ТГП-16СгВ3Т4
ТКП-16СгВ3Т4 |
–10…+60
–50…+60
|
|
9. Относительная
влажность, %, не более |
80 |
|
10. Давление
измеряемой среды, кгс/см2, до |
64 без защитной
гильзы
250 с защитной гильзой |
|
11. Исполнение по
взрывозащите |
1ExdibsllBT4
|
|
12. Габаритные
размеры корпуса, мм: |
160х160х91
|
|
13. Масса термометра
без термосистемы,
кг, не более |
5,2
|
|
14. Изготавливаются
по |
ТУ 25-0210.028-86
|
|
15. Код ОКП
|
42 1114 |
Оформление заказа
|
При заказе необходимо
указать:
- Тип термометра
- Пределы измерения
- Длину соединительного капилляра
- Длину погружения термобаллона
- Наличие защитной гильзы
- Обозначение ТУ
|
Пример заказа:
Термометр газовый, с пределами измерений от 0 до 200°С, с длиной
соединительного капилляра 4 м, длиной погружения термобаллона 200 мм:
“Термометр ТГП-16СгВ3Т4-(0…200)-4-200
ТУ 25-0210.028-86” . |

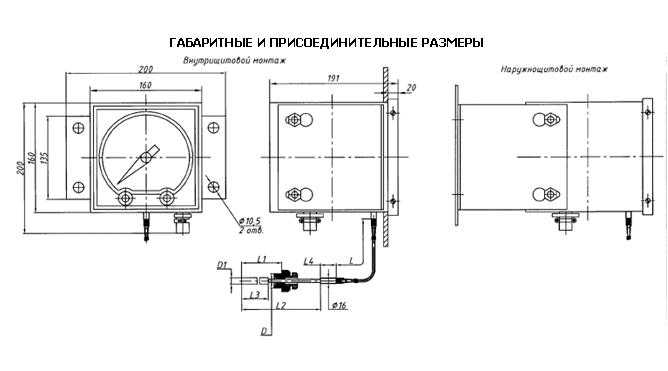

Габаритные и присоединительные размеры
|
