Источник высокого напряжения ИВН

Предназначен для искрового розжига газовых запальных горелок котельных агрегатов и служит для воспламенения топлива между электродом и корпусом установки.

ИСПОЛЬЗУЮТСЯ в схемах автоматического розжига котлов, блочных горелок, тепловентиляторов.

ИВН-01

Индуцирует наличие напряжения питания светодиодным индикатором

· Создает меньше сетевых помех

· Повышенная мощность искры (на уровне ОС-33)

· Имеет предохранительное устройство от обрыва «Земли»

Рекомендуется для применения на запальных горелках длиной более 1000мм и блочных горелках

ИВН

ИВН-24

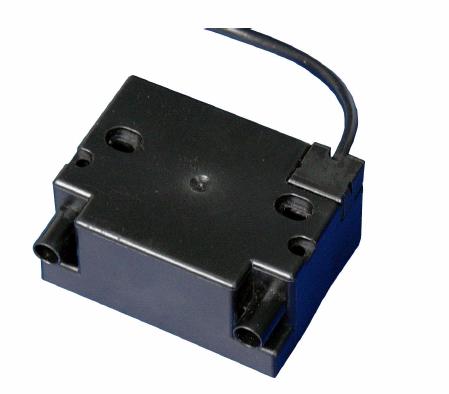

Тип ИВН представляет собой модификацию с одним высоковольтным выходом.

Тип ИВН-2К представляет собой модификацию с двумя высоковольтными выходами.

· Небольшой вес,

· Малые габариты,

· Отсутствие сетевых наводок

· Имеет модификацию на питание 24 вольта

· Используют электронную схему преобразования частоты с 50/60 Гц до 20кГц. Увеличение частоты дает возможность уменьшить магнитное поле в катушке высокого напряжения и передать то же количество энергии, что и в индукционных трансформаторах.

Рекомендуется для применения на запально-защитных устройствах длиной до 1000мм

ИВН-ТР

Тип ИВН-ТР трансформаторный источник высокого напряжения выпускается в двух модификациях с одним высоковольтным выходом (ИВН-ТР) и двумя выходами (ИВН-ТР-2К)

· Высокая мощность искры

· Работа при температуре до -40° С

Рекомендуется применять для розжига газовых и жидкостных горелок. По характеристикам аналог прибора ОС-33


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип ИВН-01 ИВН ИВН-2К ИВН-24 ИВН-24-2К ИВН-ТР ИВН-ТР-2К
Первичное напряжение, В/Гц 220 / 50 = 24 220 / 50
Выходное напряжение. кВ 12 8-12 2х7,5 12 2х6 8-12 2х4
Потребляемая мощность. ВА 100 40 40
Номинальный вторичный ток (в режиме короткого замыкания), мА 25 20 25 30
Относительная продолжительность включения (ПВ), % 33 25
Температура окружающей среды,°С от -40 до +50 от -10 до +60 от -55 до +85 от -40 до +60
Длина поставляемого кабеля питания, м 0,75
Степень защиты, (код IP) IP54
Расстояние между электродами, мм 3 - 5 5 3-5 3- 5
Масса, не более кг 0,3 0,3 0,8 2
УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ИВН-01 ИВН ИВН-ТР
1 – плата; 2 – трансформатор высоковольтный; 3 – кабельный ввод (питание);4 – кабельный

ввод (высокое напряжение); 5 – клемма «Земля»; 6 – индикатор; 7 – колодка клеммная

1 – Кабельный ввод (высокое напряжение); 2 – кабельный ввод (питание) 1 – кабельный ввод (питание); 2 – выход для подключения высоковольтного провода
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Источник высокого напряжения ИВН-01, ИВН, ИВН-24, ИВН-ТР
