ЩП
Предназначен
для комплексных поставок приборов
автоматики, обеспечивающих совместно с
блоком управления котлом (например,
БУК-МП) автоматизацию всех процессов.
ЩП

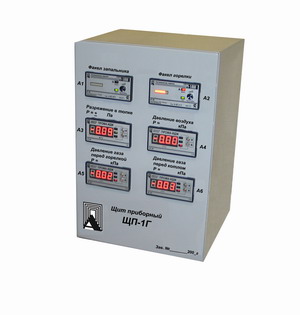

представляет собой шкаф со встроенными в
него приборами, коммутированными нужным
образом. На лицевую панель выводится вся

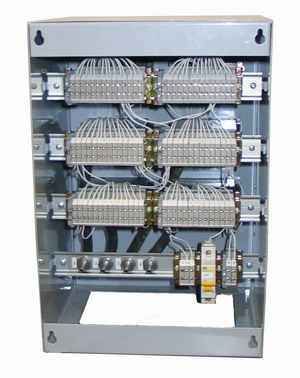

текущая информация с приборов. На задней
части ЩП располагаются штуцера для
подвода газа, воздуха, клеммные
соединения, автоматы.
Количество и
тип приборов определяются заказчиком. |
 |
 |
|
ЩП
поставляется совместно с БУК-МП либо
отдельно от него. Имеет 4 базовых
комплектации для 1-горелочного котла, 1
– для 2-горелочного и 1 – для
4-горелочного, но может быть выполнен
произвольно по требованию заказчика.
Габаритные и установочные размеры при
этом будут меняться в зависимости от
количества приборов внутри ЩП. |
|
КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ |
|
Тип котла |
Исполнение |
Приборы |
Контролируемый параметр |
|
1-горелочный
ЩП-1Г |
01 |
ЛУЧ-1АМ |
Контроль
факела запальника |
|
ЛУЧ-1АМ |
Контроль
факела горелки |
|
ИДМ-ДИВ-0,125 |
Разрежение в
топке |
|
ИДМ-ДИ-1,6 |
Давление
воздуха |
|
ИДМ-ДИ-25 |
Давление газа
перед горелкой |
|
ИДМ-ДИ-40 |
Давление газа
перед котлом |
|
02 |
ЛУЧ-1АМ |
Контроль
факела запальника |
|
ЛУЧ-1АМ |
Контроль
факела горелки |
|
ИДМ-ДИВ-0,125 |
Разрежение в
топке |
|
ИДМ-ДИ-25 |
Давление газа
перед горелкой |
|
ИДМ-ДИ-40 |
Давление газа
перед котлом |
|
03 |
ЛУЧ-1АМ |
Контроль
факела запальника |
|
ЛУЧ-1АМ |
Контроль
факела горелки |
|
ПРОМА-ИТМ |
Температура
воды на выходе из котла |
|
ПРОМА-ИТМ |
Темпе6ратура
уходящих газов |
|
ИДМ-ДИВ-0,125 |
Разрежение в
топке |
|
ИДМ-ДИ-1,6 |
Давление
воздуха |
|
ИДМ-ДИ-25 |
Давление газа
перед горелкой |
|
ИДМ-ДИ-40 |
Давление газа
перед котлом |
|
04 |
ЛУЧ-1АМ |
Контроль
факела запальника |
|
ЛУЧ-1АМ |
Контроль
факела горелки |
|
ПРОМА-ИТМ |
Температура
воды на выходе из котла |
|
ПРОМА-ИТМ |
Темпе6ратура
уходящих газов |
|
ИДМ-ДИВ-0,125 |
Разрежение в
топке |
|
ИДМ-ДИ-25 |
Давление газа
перед горелкой |
|
ИДМ-ДИ-40 |
Давление газа
перед котлом |
|
2-горелочный
ЩП-2Г |
01 |
ЛУЧ-1АМ |
Контроль
факела 1-ого запальника |
|
ЛУЧ-1АМ |
Контроль
факела 1-й горелки |
|
ЛУЧ-1АМ |
Контроль
факела 2-ого запальника |
|
ЛУЧ-1АМ |
Контроль
факела 2-й горелки |
|
ИДМ-ДИВ-0,125 |
Разрежение в
топке |
|
ИДМ-ДИ-40 |
Давление газа
перед котлом |
|
ИДМ-ДИ-25 |
Давление газа
перед 1-й горелкой |
|
ИДМ-ДИ-25 |
Давление газа
перед 2-й горелкой |
|
4-горелочный
ЩП-4Г |
01 |
ЛУЧ-1АМ |
Контроль
факела 1-ого запальника |
|
ЛУЧ-1АМ |
Контроль
факела 1-й горелки |
|
ЛУЧ-1АМ |
Контроль
факела 2-ого запальника |
|
ЛУЧ-1АМ |
Контроль
факела 2-й горелки |
|
ЛУЧ-1АМ |
Контроль
факела 3-ого запальника |
|
ЛУЧ-1АМ |
Контроль
факела 3-й горелки |
|
ЛУЧ-1АМ |
Контроль
факела 4-ого запальника |
|
ЛУЧ-1АМ |
Контроль
факела 4-й горелки |
|
ИДМ-ДИВ-0,125 |
Разрежение в
топке |
|
ИДМ-ДИ-40 |
Давление газа
перед котлом |
|
ИДМ-ДИ-25 |
Давление газа
перед 1-й горелкой |
|
ИДМ-ДИ-25 |
Давление газа
перед 2-й горелкой |
|
ИДМ-ДИ-25 |
Давление газа
перед 1-й горелкой |
|
ИДМ-ДИ-25 |
Давление газа
перед 2-й горелкой |
|
ЩП-1Г-01
предназначен для котлов с вентилятором и
дымососом; ЩП-1Г-02 – для котлов без
вентилятора; ЩП-1Г-03 – с вентилятором и
дымососом с выводом температуры воды на
выходе котла и температуры уходящих
газов; ЩП-1Г-04 – без вентилятора с
выводом температуры воды на выходе котла
и температуры уходящих газов. ЩП-2Г-01
предназначен для двухгорелочных котлов
без вентилятора.
ЩП-4Г-01
предназначен для четырехгорелочных
котлов без вентилятора. |
|
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ |
 |
 |
|

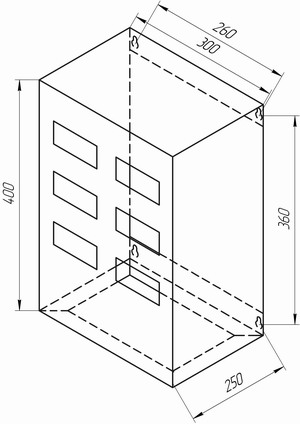

ЩП с 6-ю приборами |

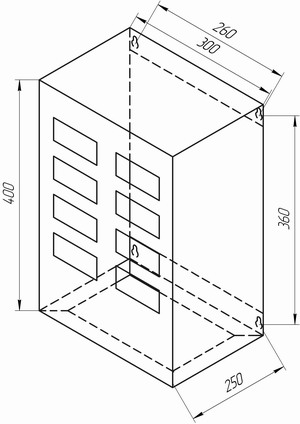

ЩП с 8-ю приборами |
|

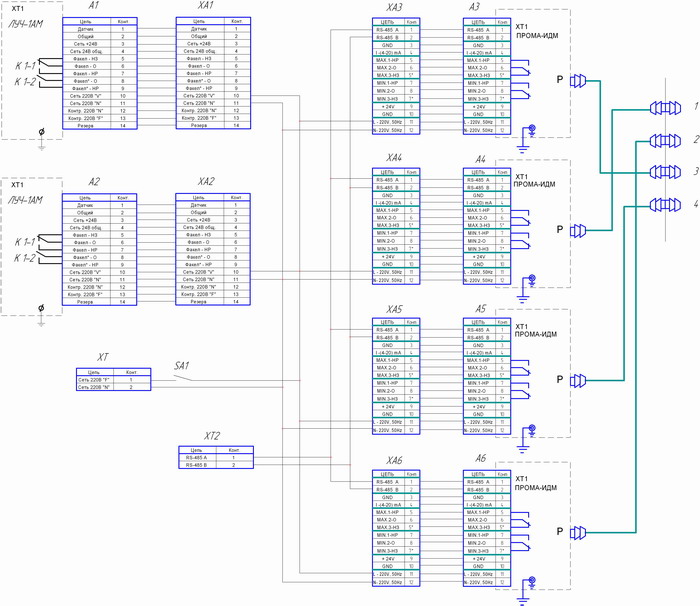

СХЕМА
КОММУТАЦИЙ ЩП-1Г-01 |
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
Щит приборный ЩП-1Г-01 – для базовых
комплектаций.Щит приборный ЩП (перечень приборов) – для
комплектаций, не входящих в базовые.
